Model
B760M G WF6 PLUS GEN5
Socket
LGA 1700
Memory
2x DDR5
M.2 Slots
(2) Slots

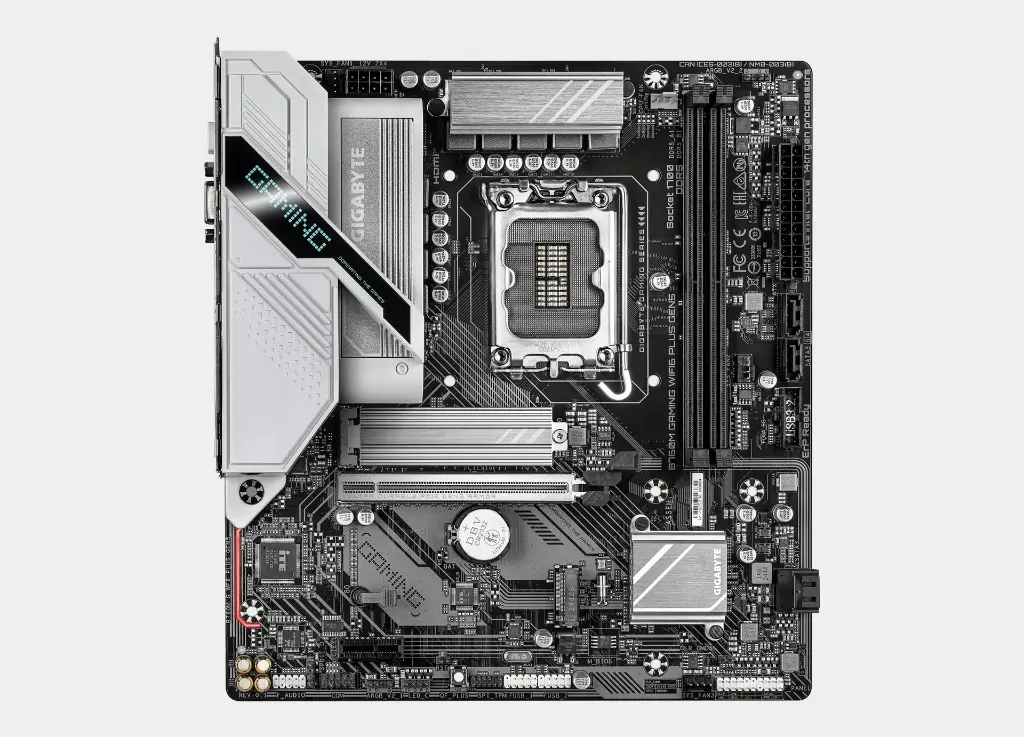

GIGABYTE B760M GAMING WIFI6 PLUS GEN5
صُمِّمت لوحة GIGABYTE B760M GAMING WIFI6 PLUS GEN5 لتعزيز تجربة الألعاب في التجميعات المتوسطة والصغيرة، فهي تدمج عامل الشكل Micro-ATX المناسب مع الأداء القوي، حيث تدعم أحدث جيل من المعالجات والذاكرة فائقة السرعة DDR5، وتجهزك للمستقبل عبر فتحة PCIe 5.0 لبطاقات الرسوميات، وتضمن اتصالاً فائقاً بفضل شبكات 2.5GbE LAN و Wi-Fi 6 المدمجة.
مميزات الماذربورد GIGABYTE B760M GAMING WIFI6 PLUS GEN5
المواصفات الأساسية:
- دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل: Micro-ATX (24.4 سم x 22.5 سم)، مثالي للكيسات الأصغر.
- تصميم الطاقة (VRM): تصميم 6+2+1 مراحل هجينة متينة (Hybrid VRM Design) لاستقرار المعالجة في الألعاب.
- الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 2 x DIMM من نوع DDR5 (Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
- أقصى سرعة: تدعم سرعات كسر سرعة استثنائية تصل إلى 8000 MT/s، مع دعم XMP.
- التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCIe 5.0 x16، محمية بدرع UD Slot وجاهزة لبطاقات الجيل الجديد.
- فتحات التخزين السريع (M.2): 2 x M.2 Connector، وكلاهما يدعم سرعة PCIe 4.0 x4/x2، لضمان تحميل فائق السرعة.
- التخزين التقليدي: 4 x SATA 6Gb/s.
- الاتصال والشبكات:
- الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN، لشبكة سلكية أسرع بـ 2.5 مرة من المعيار التقليدي.
- الشبكة اللاسلكية: نظام Realtek Wi-Fi 6 (802.11ax) + Bluetooth 5.3 مدمج.
- منافذ USB الخلفية: تشمل 1 x USB Type-C 3.2 Gen 1 و 5 x USB 3.2 Gen 1، بالإضافة إلى منافذ USB 2.0.
في النهاية، توفر لوحة GIGABYTE B760M GAMING WIFI6 PLUS GEN5 كل ما يحتاجه اللاعب العصري في حجم Micro-ATX مدمج: قوة PCIe 5.0 المستقبلية، سرعة الرامات DDR5 8000 MT/s، واتصال Wi-Fi 6 و 2.5GbE LAN، مما يجعلها منصة متوازنة وممتازة للتجميعات ذات الأداء العالي.
مواصفات الماذربورد GIGABYTE B760M GAMING WIFI6 PLUS GEN5
CPU
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel® B760 Express Chipset
Memory
Support for DDR5 8000(O.C.) /7800(O.C.) /7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
2 x DDR5 DIMM sockets supporting up to 128 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x D-Sub port, supporting a maximum resolution of 1920x1200@60 Hz
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support for native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Support for up to triple-display at the same time
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication Module
Realtek® Wi-Fi 6 RTL8851BE
- WIFI a, b, g, n, ac, ax, supporting 2.4/5 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 80MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16
* The PCIEX16 slot can only support a graphics card or an NVMe SSD.
- Chipset:
- 1 x PCI Express x1 slot, supporting PCIe 3.0 and running at x1
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
Chipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 1 support
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 2 x USB 2.0/1.1 ports on the back panel
Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
2 x addressable RGB Gen2 LED strip headers
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper

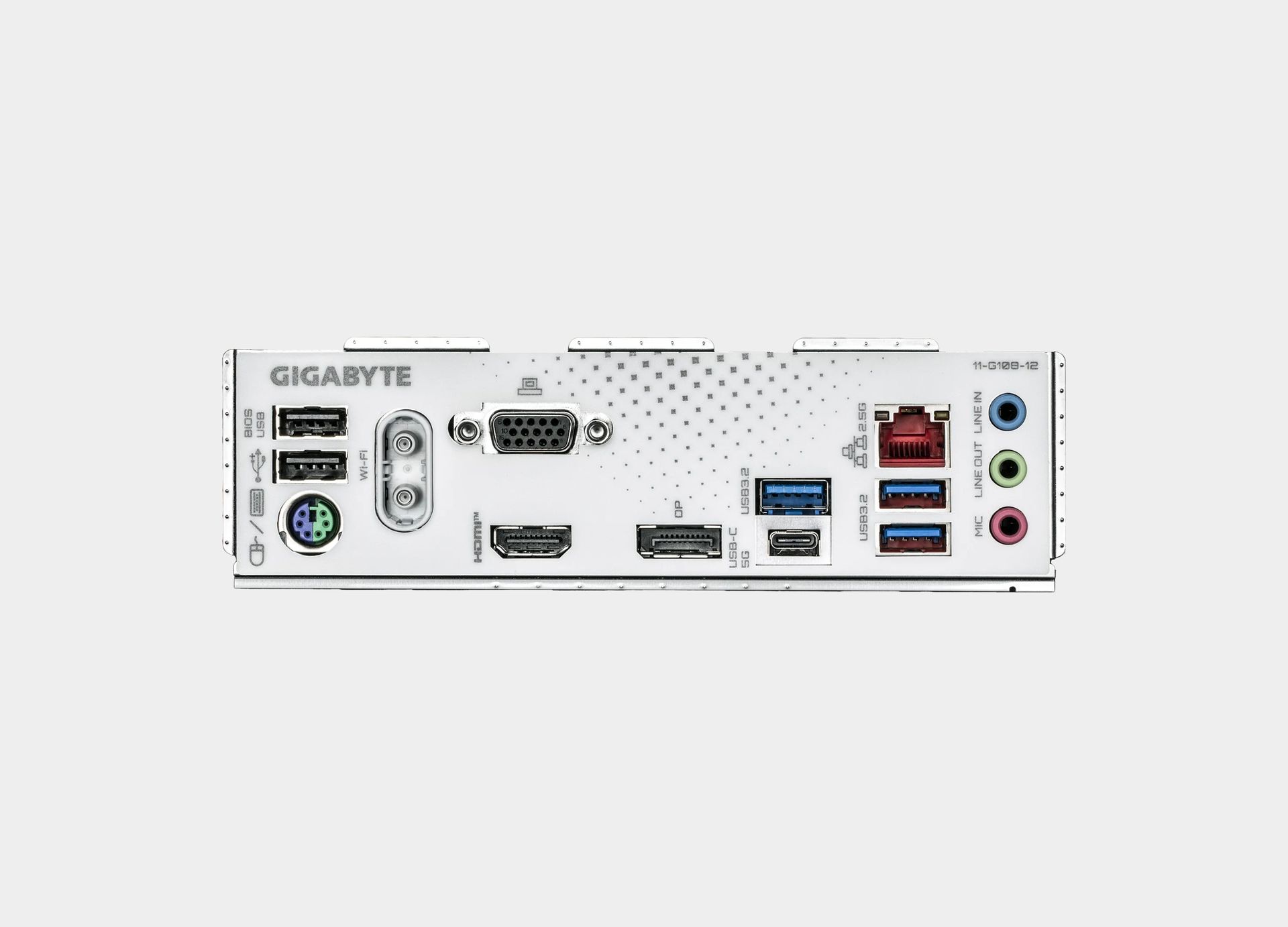

Back Panel Connectors
2 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
2 x antenna connectors (1T1R)
1 x D-Sub port (Note)
1 x HDMI port (Note)
1 x DisplayPort (Note)
3 x USB 3.2 Gen 1 ports
1 x USB Type-C® port, with USB 3.2 Gen 1 support
1 x RJ-45 port
3 x audio jacks
(Note) Actual support may vary by CPU.
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 128 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Bundled Software
Norton® Internet Security (OEM version)
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 22.5cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
