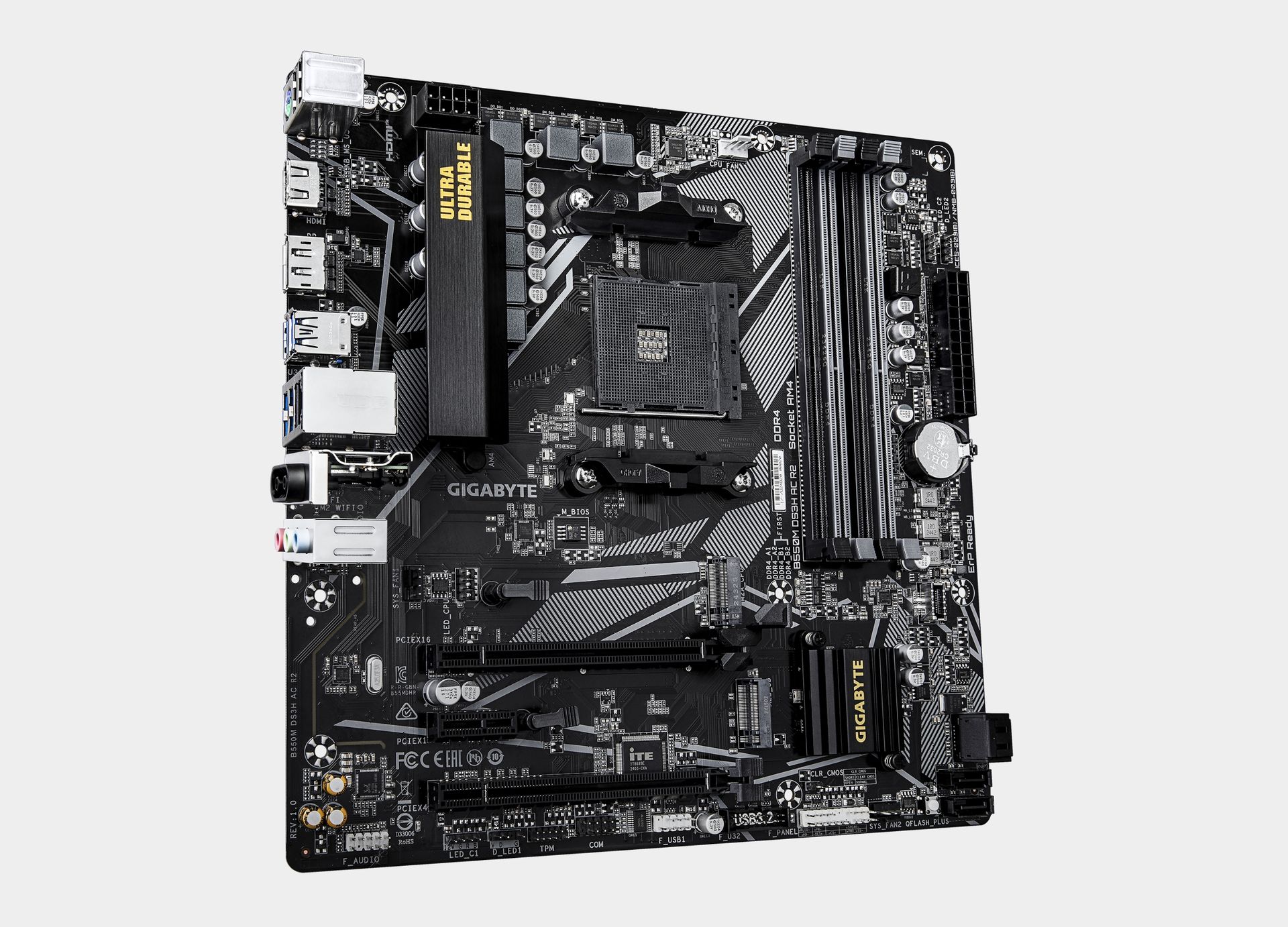

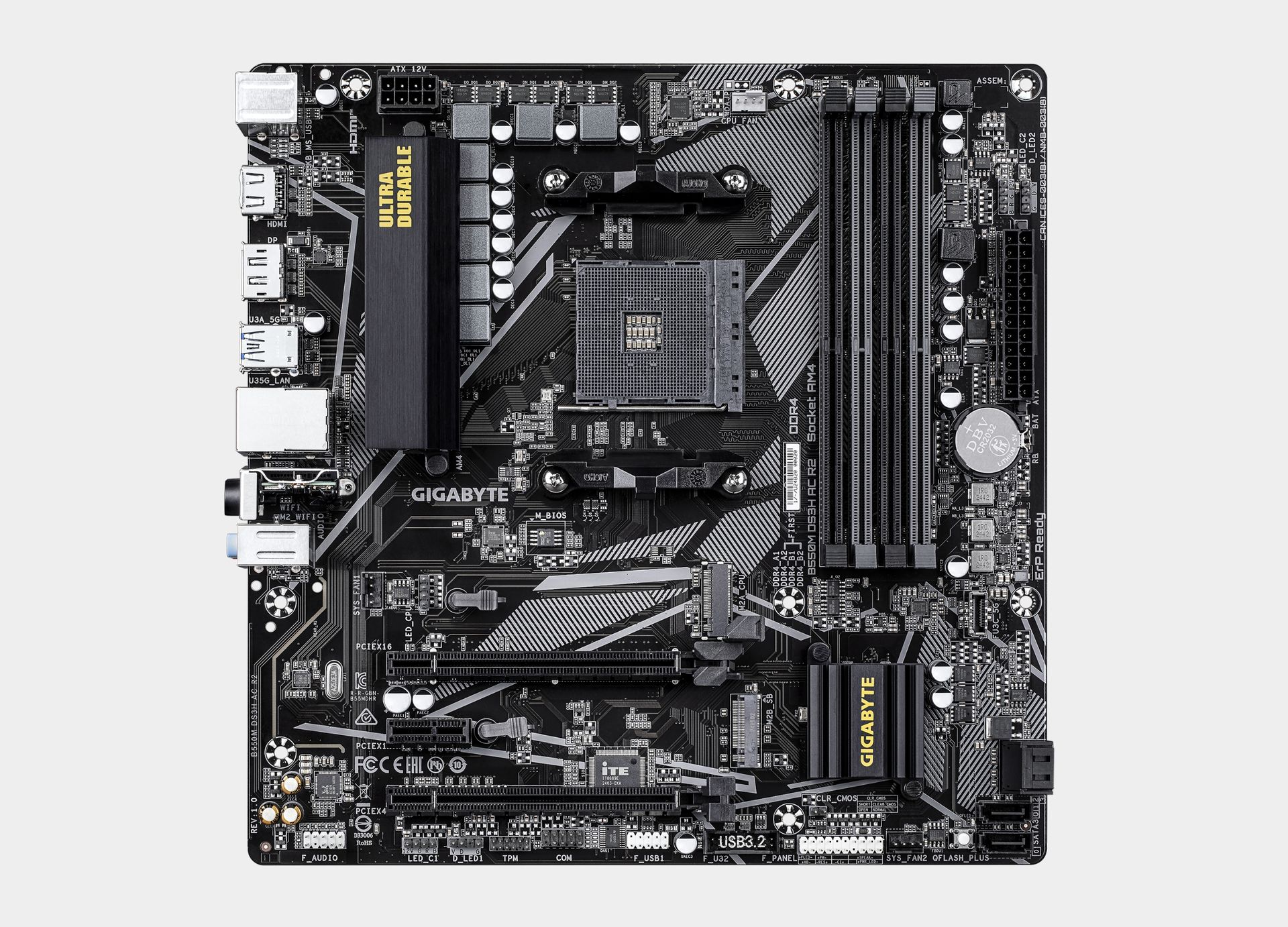

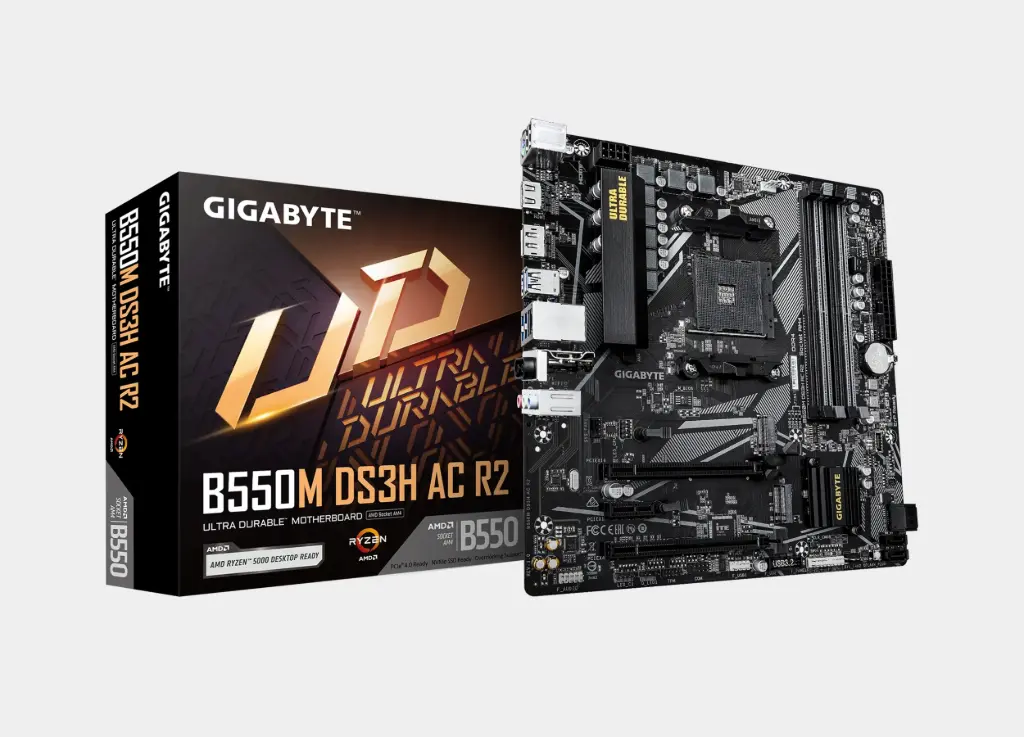

GIGABYTE B550M DS3H AC R2

GIGABYTE B550M DS3H AC R2

في عالم بناء أجهزة الكمبيوتر، حيث كل قطعة لها أهميتها وتأثيرها على الأداء النهائي، تُعد اللوحة الأم هي الأساس الذي يقوم عليه كل شيء. ومن هذا المنطلق، تأتي لوحة GIGABYTE B550M DS3H AC R2 لتكون قلب جهازك، مصممة بدقة لتجمع بين الأداء القوي لمعالجات AMD Ryzen، والدعم الكامل لأحدث التقنيات، والمتانة التي تضمن لك استقرارًا لا مثيل له، مع ميزة الاتصال اللاسلكي المدمج، لتكون قاعدة انطلاقك نحو تجربة استخدام استثنائية دون قيود.

مميزات الماذربورد GIGABYTE B550M DS3H AC R2

الوصف التفصيلي والمميزات:

تمثل لوحة GIGABYTE B550M DS3H AC R2 خيارًا ممتازًا للمستخدمين الذين يرغبون في بناء جهاز قوي واقتصادي في نفس الوقت، فهي تقدم مجموعة من الميزات المتقدمة بفضل شريحة B550.

1. أداء فعال للعمل الاحترافي:

• دعم معالجات AMD: تدعم اللوحة معالجات AMD Ryzen™ من الجيل الخامس (5000 Series) والجيل الثالث (3000 Series)، مما يمنحك خيارات متعددة وقوية لبناء جهازك.
• دعم ذاكرة فائقة السرعة: تحتوي على 4 فتحات DIMM تدعم ذاكرة DDR4 بسعة تصل إلى 128 جيجابايت، مع سرعات تصل إلى 4733 ميجاهرتز (OC)، مما يضمن أداءً فائقًا وسرعة استجابة للنظام.
• واجهة PCIe 4.0: تتميز بدعم PCIe 4.0 على فتحة كارت الشاشة وفتحة M.2 الأساسية، مما يمنحك سرعات نقل بيانات مضاعفة مقارنة بالجيل السابق ويجعلها جاهزة لأحدث كروت الشاشة وأقراص التخزين.

2. حلول تخزين واتصال متقدمة:

• خيارات تخزين متعددة: توفر اللوحة فتحتين M.2، إحداهما تدعم سرعات PCIe 4.0 x4/x2، والأخرى تدعم PCIe 3.0 x2، بالإضافة إلى 4 منافذ SATA 6Gb/s، مما يمنحك مرونة هائلة في بناء نظام التخزين الخاص بك.
• اتصال لاسلكي مدمج: تأتي اللوحة مزودة بوحدة Wi-Fi 5 (802.11ac) و Bluetooth 4.2 مدمجة، مما يخلصك من الأسلاك ويتيح لك الاتصال السريع بالشبكة والملحقات اللاسلكية.
• اتصال موثوق: مزودة بمنفذ Realtek GbE LAN لضمان اتصال إنترنت سلكي سريع ومستقر بسرعة 1 جيجابت/ثانية.

3. تصميم متين وحرفية عالية:

• نظام طاقة رقمي: تتميز بنظام طاقة رقمي VRM بـ 5+3 مراحل مع MOSFETs ذات مقاومة منخفضة، مما يضمن كفاءة عالية في توصيل الطاقة واستقرارًا مثاليًا للمعالج حتى تحت الضغط.
• منافذ شاملة: توفر مجموعة من المنافذ الخلفية، بما في ذلك منافذ USB 3.2 Gen 1 و USB 2.0/1.1، ومخارج فيديو HDMI و DVI-D و DisplayPort، مما يجعلها متوافقة مع مجموعة واسعة من الشاشات.

وفي الختام، تُعد لوحة GIGABYTE B550M DS3H AC R2 الخيار الأمثل للمستخدمين الذين يرغبون في بناء جهاز يعتمد على معالجات AMD Ryzen، فهي تجمع ببراعة بين الأداء القوي بفضل دعم PCIe 4.0 وذاكرة DDR4 السريعة، والمرونة في خيارات التخزين، بالإضافة إلى التصميم المتين الذي يضمن لك استقرارًا لا مثيل له، و ميزة الاتصال اللاسلكي المدمج التي تمنحك حرية أكبر، مما يجعلها أساسًا متينًا لمغامرتك القادمة في عالم الحوسبة.

مواصفات الماذربورد GIGABYTE B550M DS3H AC R2

CPU

AMD Socket AM4, support for:

AMD Ryzen™ 5000 G-Series Processors/

AMD Ryzen™ 5000 Series Processors/

AMD Ryzen™ 4000 G-Series Processors/

AMD Ryzen™ 3000 G-Series Processors/

AMD Ryzen™ 3000 Series Processors

(Go to GIGABYTE's website for the latest CPU support list.)

Chipset

AMD B550

Memory

4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity)of system memory

Support for DDR4 4733(O.C.) / 4600(O.C.) / 4400(O.C.) / 4266(O.C.) / 4133(O.C.) / 4000(O.C.) / 3866(O.C.) / 3733(O.C.) / 3600(O.C.) / 3466(O.C) / 3400(O.C.) / 3200 / 2933 / 2667 / 2400 / 2133 MT/s memory modules

Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)

Onboard Graphics

Integrated Graphics Processor with AMD Radeon™ Graphics support:

- 1 x DisplayPort, supporting a maximum resolution of 5120x2880@60 Hz

* Support for DisplayPort 1.4 version, HDCP 2.3, and HDR.

- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz

* Support for HDMI 2.1 version, HDCP 2.3, and HDR.

** Support for native HDMI 2.1 TMDS compatible ports.

(Graphics specifications may vary depending on CPU support.)

Maximum shared memory of 16 GB

Audio

Realtek® ALC1220 CODEC

* The back panel line out jack supports DSD audio.

High Definition Audio

2/4/5.1/7.1-channel

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

LAN

Realtek® GbE LAN chip (1 Gbps/100 Gbps/10 Mbps)

Wireless Communication module

Realtek® Wi-Fi RTL8821CE

- WIFI 802.11 a, b, g, n, ac, supporting 2.4/5 GHz Dual-Band

- BLUETOOTH 5.0

- Support for 11ac wireless standard

(Actual data rate may vary depending on environment and equipment.)

Expansion Slots

1 x PCI Express x16 slot (PCIEX16), integrated in the CPU:

AMD Ryzen™ 5000/3000 Series Processors support PCIe 4.0 x16 mode

AMD Ryzen™ 5000 G/4000 G/3000 G Series Processors support PCIe 3.0x16 mode

* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

- 1 x PCI Express x16 slot (PCIEX4), supporting PCIe 3.0 and running at x4

- 1 x PCI Express x1 slot (PCIEX1), supporting PCIe 3.0 and running at x1

Storage Interface

1 x M.2 connector (M2A_CPU), integrated in the CPU, supporting Socket 3, M key, type 2280 SSDs:

AMD Ryzen™ 5000/3000 Series Processors support SATA and PCIe 4.0x4/x2 SSDs

AMD Ryzen™ 5000 G/4000 G/3000 G Series Processors support SATA and PCIe 3.0 x4/x2 SSDs

1 x M.2 connector (M2B_SB), integrated in the Chipset, supporting Socket 3, M key, type 2280 SATA and PCIe 3.0 x2 SSDs

4 x SATA 6Gb/s connectors

RAID 0, RAID 1, and RAID 10 support for NVMe SSD storage devices

RAID 0, RAID 1, and RAID 10 support for SATA storage devices

USB

CPU:

- 4 x USB 3.2 Gen 1 ports on the back panel

Chipset:

- 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header

- 2 x USB 3.2 Gen 1 ports available through the internal USB header

- 4 x USB 2.0/1.1 ports (2 ports on the back panel, 2 ports available through the internal USB header)

Internal I/O Connectors

1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x CPU fan header

2 x system fan headers

2 x addressable LED strip headers

2 x RGB LED strip headers

1 x CPU cooler LED strip/RGB LED strip header

2 x M.2 Socket 3 connectors

4 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x USB Type-C® header, with USB 3.2 Gen 1 support

1 x USB 3.2 Gen 1 header

1 x USB 2.0/1.1 header

1 x Trusted Platform Module (TPM) header (2x6 pin, for the GC-TPM2.0_S module only)

1 x serial port header

1 x Clear CMOS jumper

1 x Q-Flash Plus button

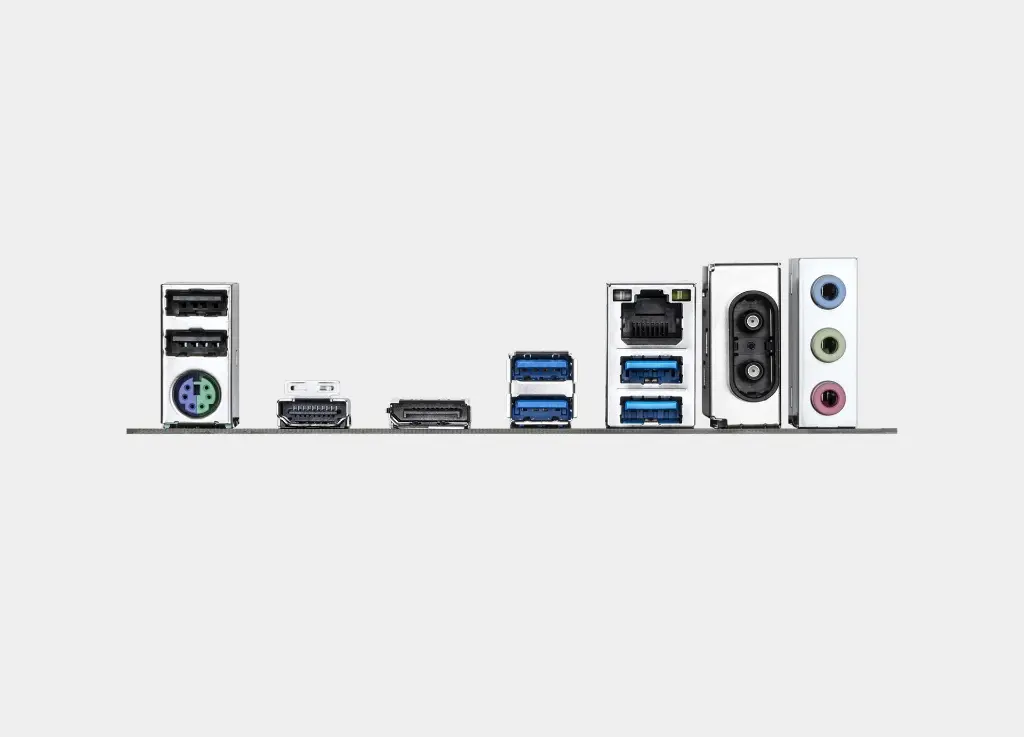

Back Panel Connectors

2 x USB 2.0/1.1 ports

1 x PS/2 keyboard/mouse port

1 x HDMI port (Note)

1 x DisplayPort (Note)

4 x USB 3.2 Gen 1 ports

1 x RJ-45 port

2 x antenna connectors

3 x audio jacks

(Note) Actual support may vary by CPU.

I/O Controller

iTE® I/O Controller Chip

H/W Monitoring

Voltage detection

Temperature detection

Fan speed detection

Overheating warning

Fan fail warning

Fan speed control

* Whether the fan speed control function is supported will depend on the fan you install.

BIOS

1 x 128 Mbit flash

Use of licensed AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for APP Center

* Available applications in APP Center may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

- @BIOS

- EasyTune

- RGB Fusion

- Smart Backup

- System Information Viewer

Support for Q-Flash Plus

Support for Q-Flash

Bundled Software

Norton® Internet Security (OEM version)

LAN bandwidth management software

Operating System

Support for Windows 11 64-bit

Support for Windows 10 64-bit

Form Factor

Micro ATX Form Factor; 24.4cm x 24.4cm
