Model
B760 DS3H AX DDR4
Socket
LGA 1700
Memory
4x DDR4
M.2 Slots
(2) Slots

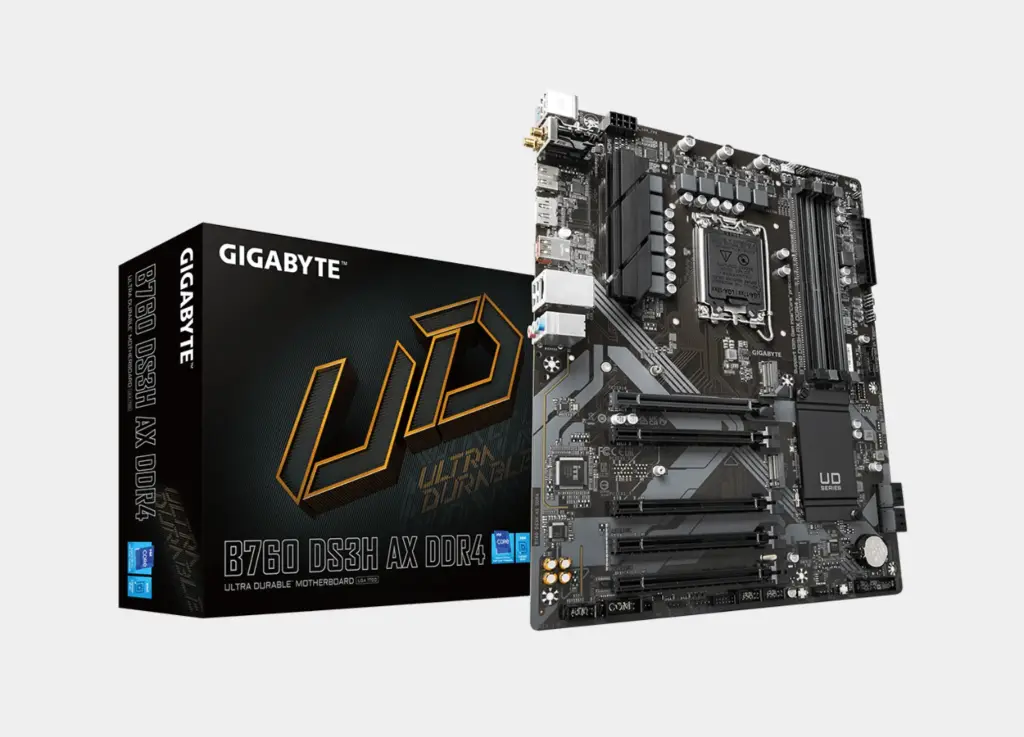

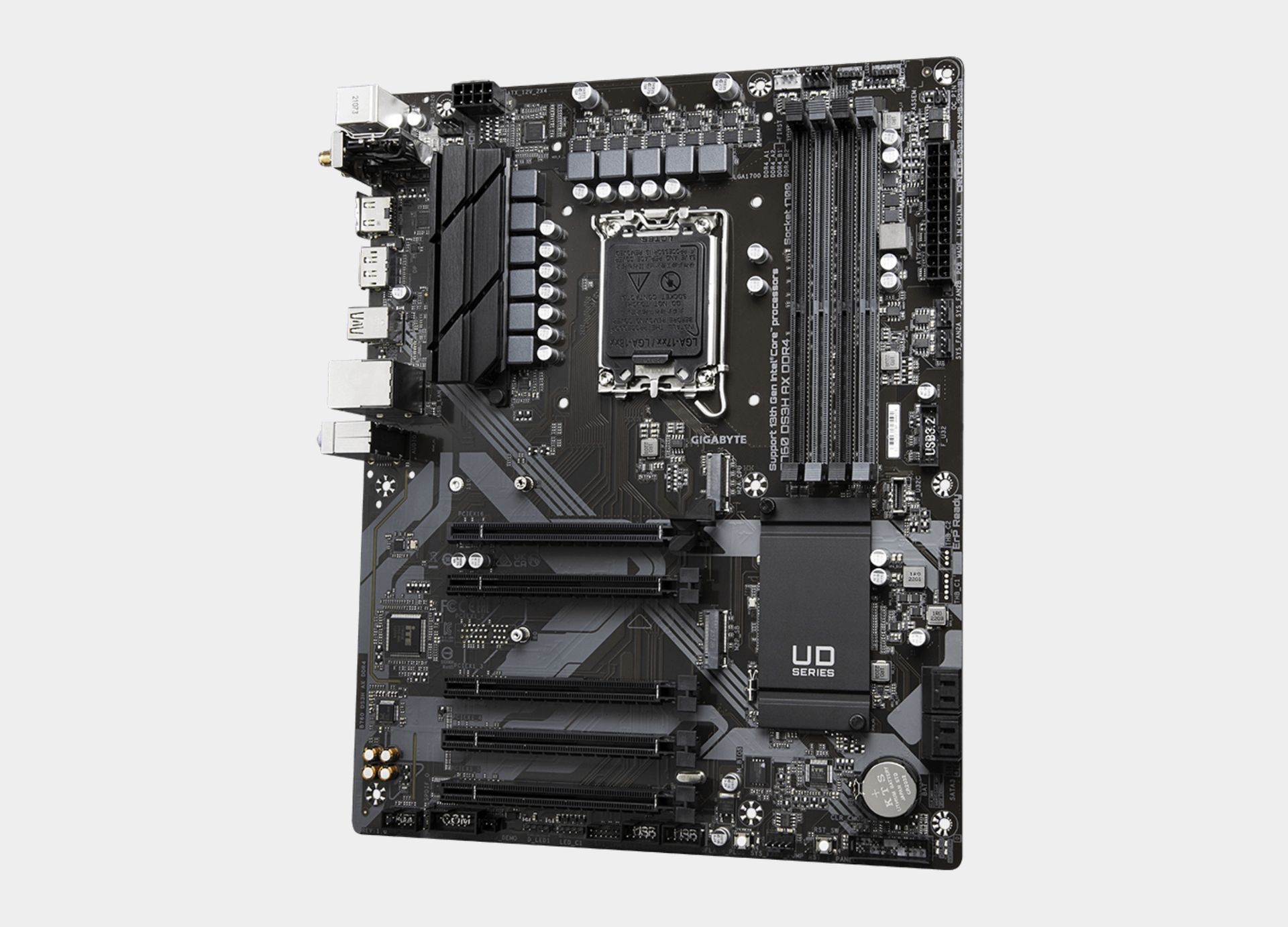

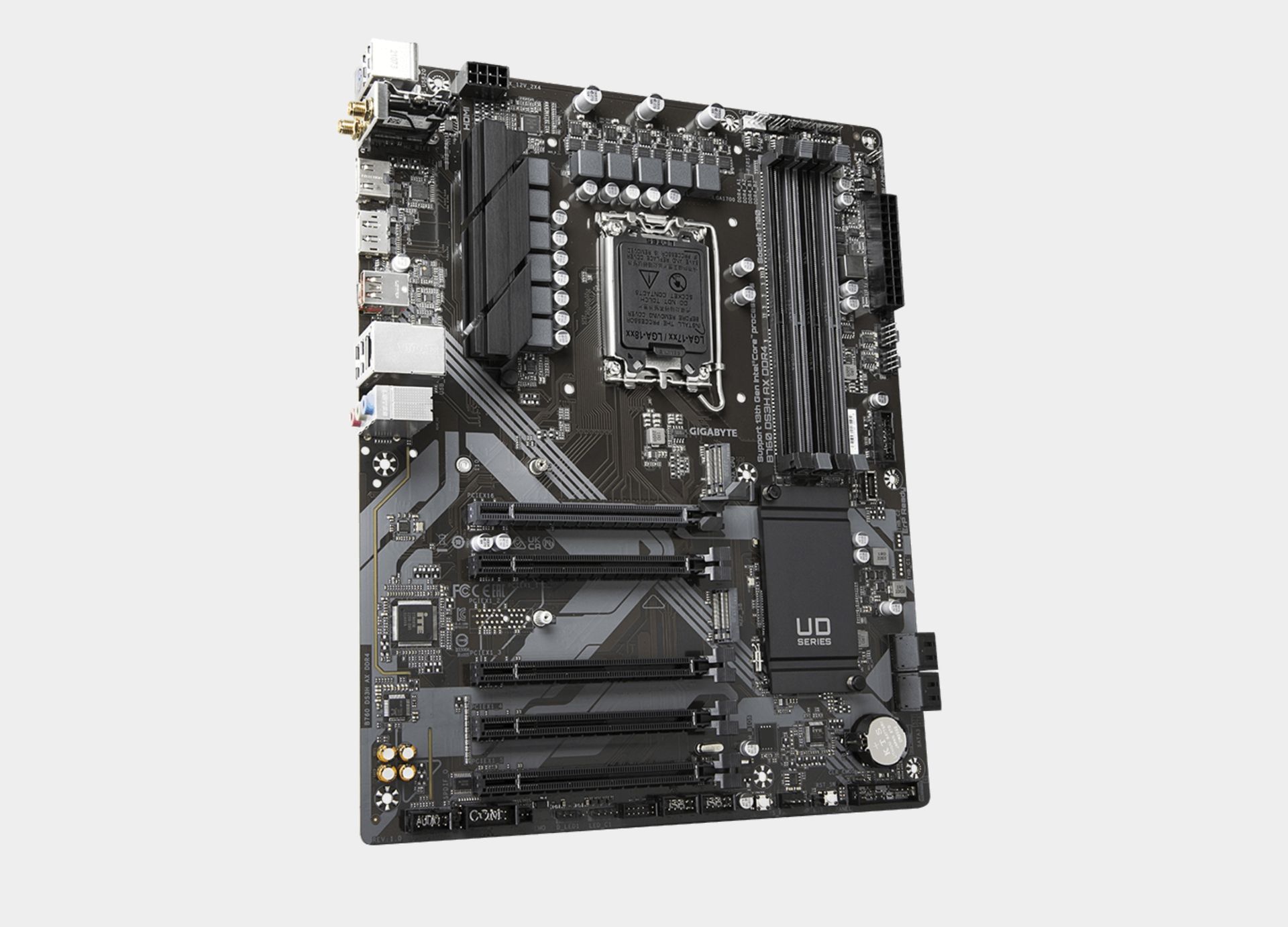

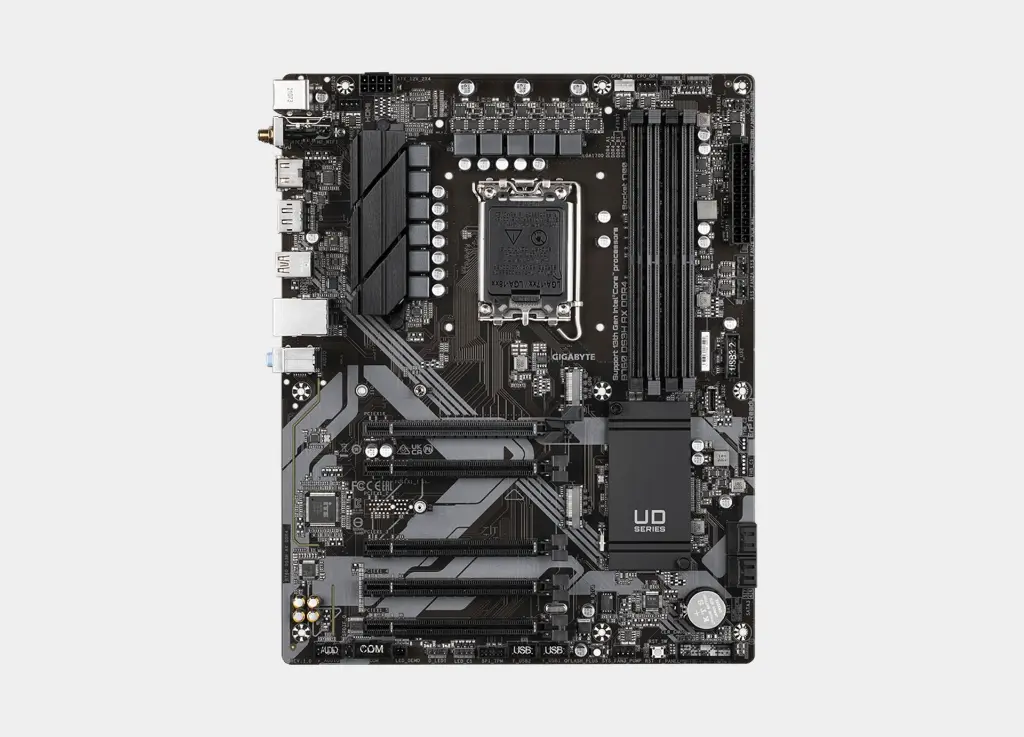

GIGABYTE B760 DS3H AX DDR4
تُعد لوحة GIGABYTE B760 DS3H AX DDR4 حلاً متوازناً وقوياً، مصممة خصيصاً للمستخدمين الذين يرغبون في الاستفادة من أحدث معالجات Intel (الجيل 14/13/12) دون الحاجة للتحول إلى ذواكر DDR5 الأعلى تكلفة. تتميز اللوحة بتصميم طاقة رقمي هجين بـ 8+2+1 مراحل لتوفير طاقة مستقرة وموثوقة، وتدعم أسرع أنواع الاتصال الشبكي المتاح حالياً، بما في ذلك Wi-Fi 6E ومنفذ USB 3.2 Gen 2x2 لسرعات نقل بيانات هائلة، مما يجعلها أساساً صلباً لأي تجميعة مكتبية حديثة وموجهة للأداء.
مميزات الماذربورد GIGABYTE B760 DS3H AX DDR4
دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل (Form Factor): ATX (تعتبر النسخة كاملة الحجم مقارنة بنسخة الـ Micro-ATX).
- تصميم الطاقة (VRM): 8+2+1 مراحل رقمية هجينة (Hybrid VRM Design).
الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR4 (Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
- أقصى سرعة مدعومة: تدعم سرعات كسر سرعة تصل إلى 5333 MT/s، مع دعم ملفات تعريف XMP.
- دعم كسر السرعة: تدعم وحدات الذاكرة المتوافقة مع ملفات تعريف XMP لسرعات أعلى.
التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express x16 (تدعم سرعة PCIe 4.0)، محمية بدرع (PCIe UD Slot).
- فتحات التوسعة الأخرى: 2 x PCI Express 3.0 x16 (تعمل بوضعية x1).
- فتحات التخزين السريع (M.2):
- 2 x M.2 Connector، وكلاهما يدعم سرعة PCIe 4.0 x4.
الاتصال والشبكات:
- الشبكة السلكية (LAN): شريحة Realtek Gigabit LAN (1GbE).
- الشبكة اللاسلكية: بطاقة Wi-Fi 6E 802.11ax مدمجة، تدعم الترددات 2.4/5/6 جيجاهرتز.
- منافذ USB الخلفية المتقدمة: منفذ USB Type-C 3.2 Gen 2x2 (20Gb/s).
- منافذ الفيديو: 1 x HDMI 2.0، و 1 x DisplayPort 1.2.
باستخدام لوحة GIGABYTE B760 DS3H AX DDR4، يمكنك بناء نظام قوي، عصري، ويتمتع بشبكة Wi-Fi 6E فائقة السرعة، ويقدم أداء DDR4 ممتازاً بسرعة تصل إلى 5333 MT/s، مما يضمن أفضل قيمة مقابل الأداء في فئة اللوحات المتوسطة.
مواصفات الماذربورد GIGABYTE B760 DS3H AX DDR4
CPU
- LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
- L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)
Chipset
- Intel® B760 Express Chipset
Memory
- Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules
- 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
- Dual channel memory architecture
- Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
- Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
- Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Audio
- Realtek® Audio CODEC
- High Definition Audio
- 2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
- Support for S/PDIF Out
LAN
- Realtek® GbE LAN chip (1 Gbps/100 Mbps)
Wireless Communication module
- AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- LUETOOTH 5.2
- Support for 11ax 80MHz wireless standard
- Intel® Wi-Fi 6E AX210 (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
- Intel® Wi-Fi 6E AX211 (PCB rev. 1.2)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
- Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.3)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset:
- 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1
(PCIEX1_1, PCIEX1_3~PCIEX1_5)
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- Chipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support
- 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header
- 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 4 x USB 2.0/1.1 ports on the back panel
- Chipset+2 USB 2.0 Hubs:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 1 x CPU fan/water cooling pump header
- 3 x system fan headers
- 1 x system fan/water cooling pump header
- 2 x addressable LED strip headers
- 2 x RGB LED strip headers
- 2 x M.2 Socket 3 connectors
- 4 x SATA 6Gb/s connectors
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 1 x USB Type-C® header, with USB 3.2 Gen 1 support
- 1 x USB 3.2 Gen 1 header
- 2 x USB 2.0/1.1 headers
- 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
- 1 x serial port header
- 1 x Q-Flash Plus button
- 1 x reset button
- 1 x reset jumper
- 1 x Clear CMOS jumper

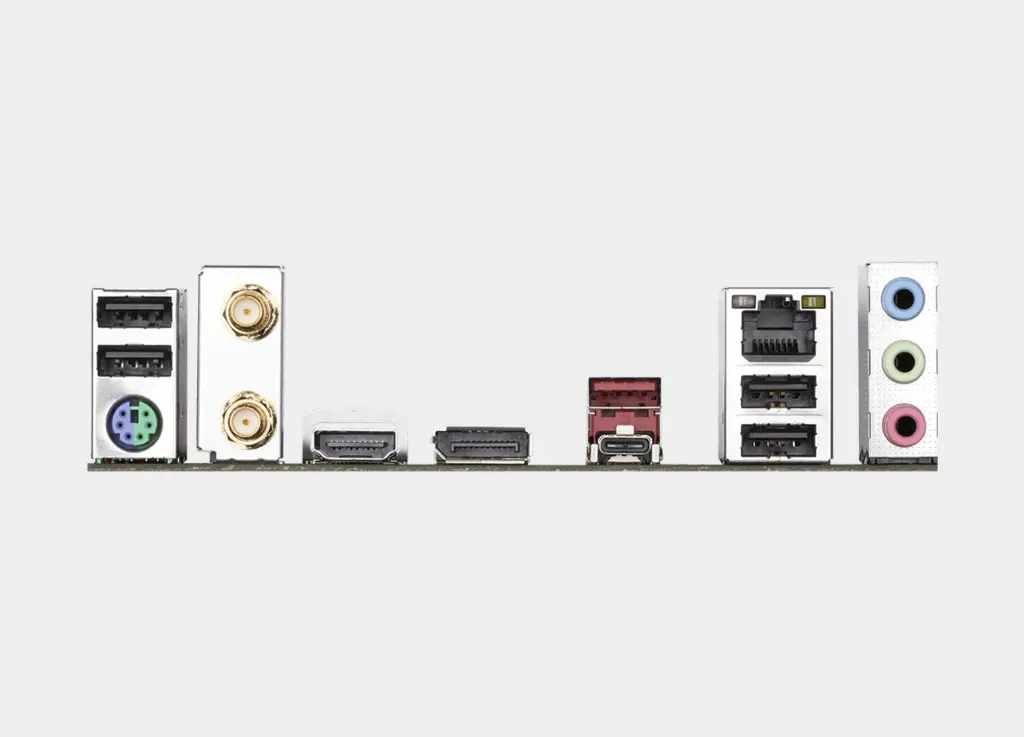

Back Panel Connectors
- 1 x PS/2 keyboard/mouse port
- 2 x SMA antenna connectors (2T2R)
- 1 x USB Type-C® port, with USB 3.2 Gen 2x2 support
- 1 x USB 3.2 Gen 2 Type-A port (red)
- 4 x USB 2.0/1.1 ports
- 1 x HDMI port
- 1 x DisplayPort
- 1 x RJ-45 port
- 3 x audio jacks
I/O Controller
- iTE® I/O Controller Chip
H/W Monitoring
- Voltage detection
- Temperature detection
- Fan speed detection
- Water cooling flow rate detection
- Fan fail warning
- Fan speed control
* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS
- 1 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
- Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
- Support for Q-Flash
- Support for Q-Flash Plus
Bundled Software
- Norton® Internet Security (OEM version)
- LAN bandwidth management software
Operating System
- Support for Windows 11 64-bit
- Support for Windows 10 64-bit
Form Factor
- ATX Form Factor; 30.5cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR4 |
| Internal I/O Connectors | ATX |
| LAN | Realtek® 1GbE |
| LAN Speed | 1GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
