Model
B760 DS3H GEN5
Socket
LGA 1700
Memory
4x DDR5
M.2 Slots
(2) Slots

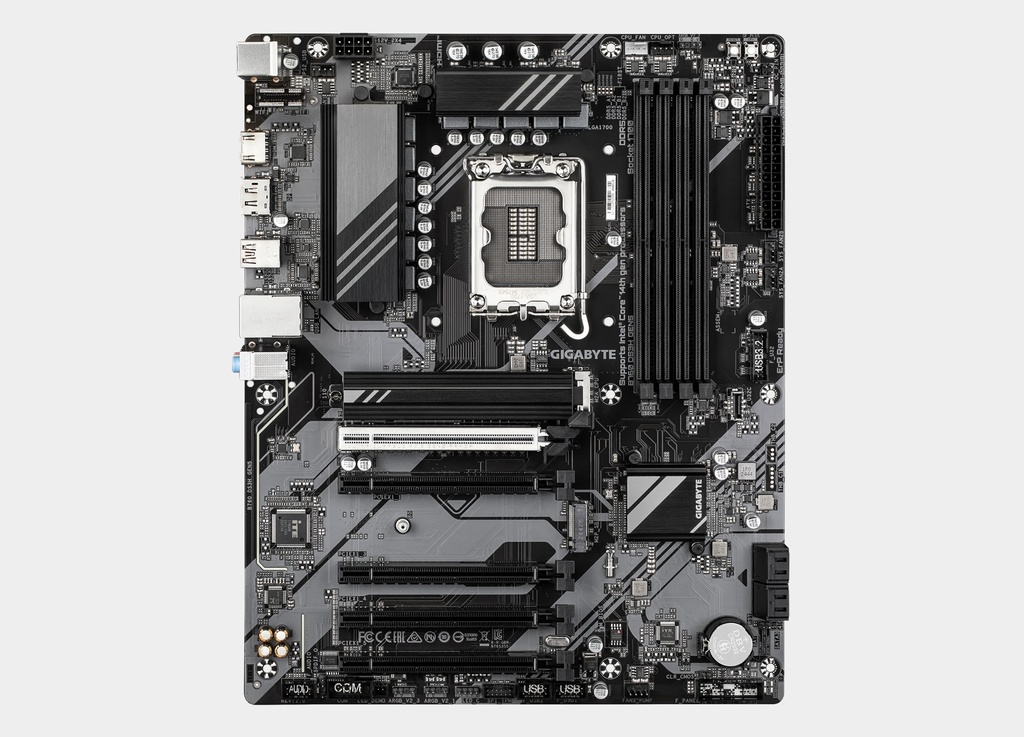

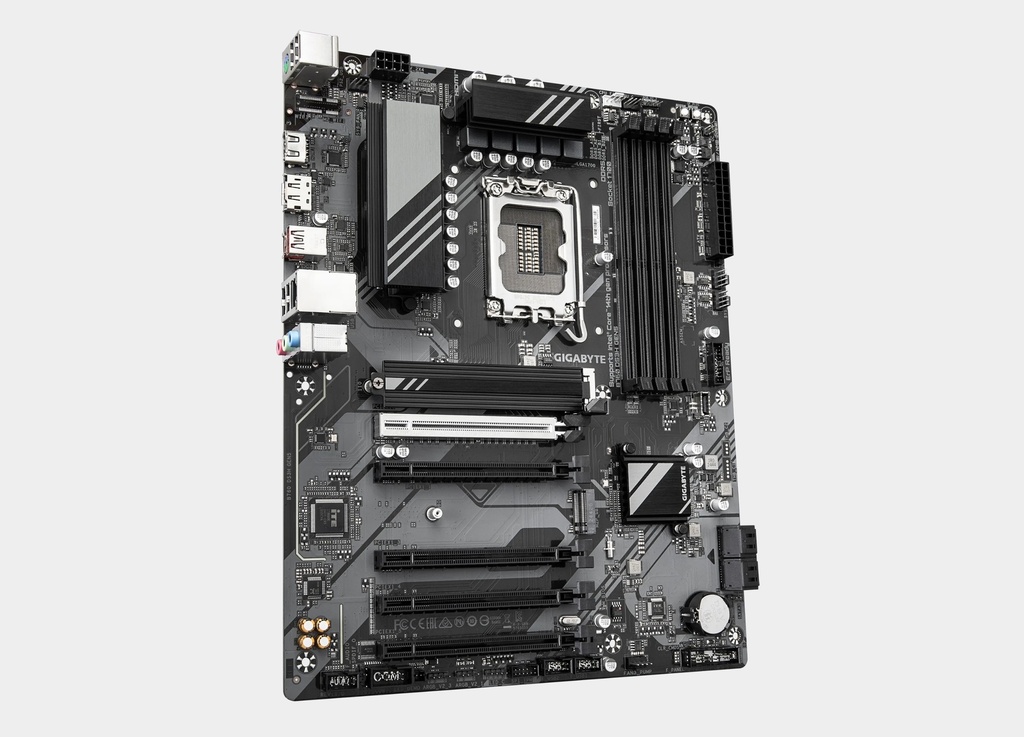

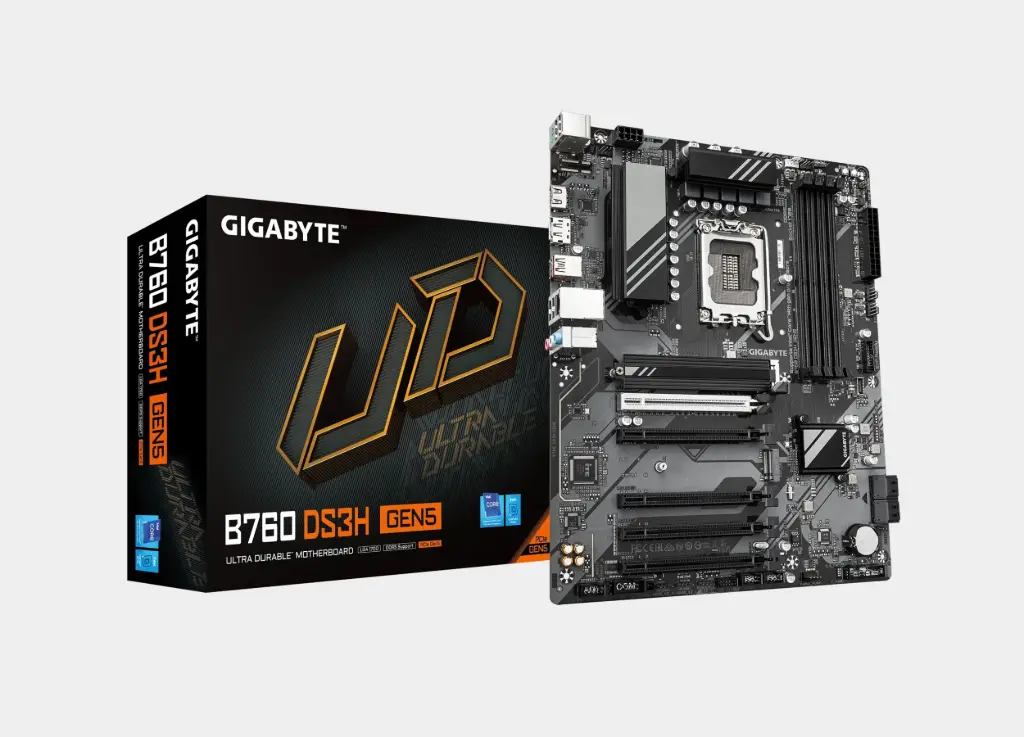

GIGABYTE B760 DS3H GEN5
تُمثِّل لوحة GIGABYTE B760 DS3H GEN5 قفزة نوعية في تجميعات الفئة المتوسطة، حيث تقدم للمستخدمين قوة شريحة B760 الاستقرارية، مع دمج أحدث تقنية PCIe 5.0 التي تضمن توافق المستقبل لأقوى بطاقات الرسوميات، ودعم سعة هائلة للذاكرة العشوائية من نوع DDR5 بسرعات فائقة، مما يجعلها منصة شاملة ومُعدَّة للأداء العالي في الألعاب والعمليات المكثفة.
مميزات الماذربورد GIGABYTE B760 DS3H GEN5
المواصفات الأساسية:
- دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12 و Pentium Gold و Celeron.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل: ATX Form Factor (بحجم 30.5 سم x 24.4 سم).
- تصميم الطاقة (VRM): تتميز بتصميم طاقة هجين متين يضمن الاستقرار للمعالجات القوية.
- الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 4 x DIMM من نوع DDR5 (Dual Channel).
- السعة القصوى: تدعم سعة هائلة تصل إلى 256 جيجابايت من ذاكرة النظام.
- أقصى سرعة: تدعم سرعات كسر سرعة تصل إلى 7600 MT/s، مع دعم كامل لملفات تعريف XMP.
- التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express x16 slot، تدعم معيار PCIe 5.0 (وتعمل بـ x16)، مما يوفر أقصى عرض نطاق لبطاقات الجيل القادم.
- فتحات M.2 فائقة السرعة: تحتوي على 2 x M.2 Connector كالتالي:
- فتحة M.2 (CPU): تدعم PCIe 4.0 x4/x2 (حجم 22110/2280).
- فتحة M.2 (Chipset): تدعم PCIe 4.0 x4/x2 (حجم 2280).
- التخزين التقليدي: 4 x SATA 6Gb/s، مع دعم لأنظمة RAID (0,1,5,10).
- المنافذ والتوصيلات:
- الشبكة: منفذ Realtek Gigabit LAN (1 جيجابت/ثانية) لاتصال سريع.
- منافذ الفيديو الخلفية: HDMI و DisplayPort لدعم شاشات متعددة ودقة عالية.
- منافذ USB الخلفية الرئيسية: منفذ USB Type-C® واحد يدعم USB 3.2 Gen 2x2 (بسرعة 20Gbps فائقة)، بالإضافة إلى 1 x USB 3.2 Gen 2 Type-A الأحمر.
في النهاية، تعتبر لوحة GIGABYTE B760 DS3H GEN5 منصة قوية ومستقبلية، حيث تقدم سرعة الرامات DDR5 7600 MT/s ودعم PCIe 5.0 وبسعة ذاكرة تصل إلى 256 جيجابايت، لتثبت نفسها كخيار متفوق للمُجمِّعين الذين يبحثون عن أداء جيل جديد واستقرار شريحة B760.
مواصفات الماذربورد GIGABYTE B760 DS3H GEN5
CPU
- LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
(Go to GIGABYTE's website for the latest CPU support list.)
- L3 cache varies with CPU
Chipset
- Intel® B760 Express Chipset
Memory
- Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
- 4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory
- Dual channel memory architecture
- Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
- Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
- Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support for native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Audio
- Realtek® Audio CODEC
- High Definition Audio
- 2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
- Support for S/PDIF Out
LAN
- Realtek® 1GbE LAN chip (1 Gbps/100 Gbps/10 Mbps)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset:
- 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- Chipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support
- 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header
- 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
- 2 x USB 3.2 Gen 1 ports available through the internal USB header
- 4 x USB 2.0/1.1 ports on the back panel
- Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 1 x CPU fan/water cooling pump header
- 3 x system fan headers
- 1 x system fan/water cooling pump header
- 3 x addressable RGB Gen2 LED strip headers
- 1 x RGB LED strip header
- 2 x M.2 Socket 3 connectors
- 4 x SATA 6Gb/s connectors
- 1 x front panel header
- 1 x front panel audio header
- 1 x S/PDIF Out header
- 1 x USB Type-C® header, with USB 3.2 Gen 1 support
- 1 x USB 3.2 Gen 1 header
- 2 x USB 2.0/1.1 headers
- 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
- 1 x serial port header
- 1 x Q-Flash Plus button
- 1 x reset button
- 1 x reset jumper
- 1 x Clear CMOS jumper

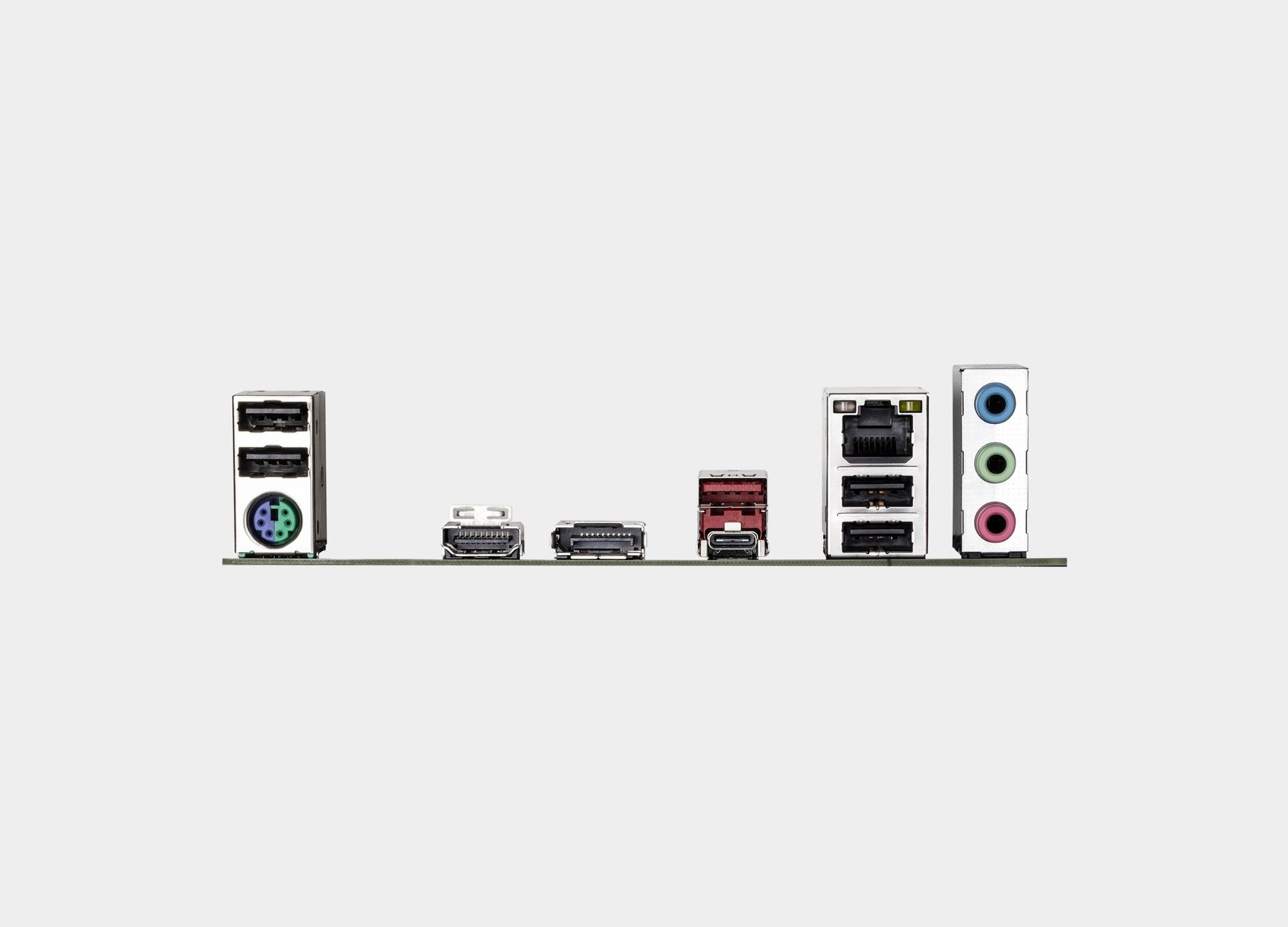

Back Panel Connectors
- 1 x PS/2 keyboard/mouse port
- 1 x USB Type-C® port, with USB 3.2 Gen 2x2 support
- 1 x USB 3.2 Gen 2 Type-A port (red)
- 4 x USB 2.0/1.1 ports
- 1 x HDMI port (Note)
- 1 x DisplayPort (Note)
- 1 x RJ-45 port
- 3 x audio jacks
(Note) Actual support may vary by CPU.
I/O Controller
- iTE® I/O Controller Chip
H/W Monitoring
- Voltage detection
- Temperature detection
- Fan speed detection
- Water cooling flow rate detection
- Fan fail warning
- Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
- 1 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
- Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
- Support for Q-Flash
- Support for Q-Flash Plus
- Support for Smart Backup
Bundled Software
- Norton® Internet Security (OEM version)
- LAN bandwidth management software
Operating System
- Support for Windows 11 64-bit
- Support for Windows 10 64-bit
Form Factor
- ATX Form Factor; 24.4cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR5 |
| Internal I/O Connectors | ATX |
| LAN | Realtek® 1GbE |
| LAN Speed | 1GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
