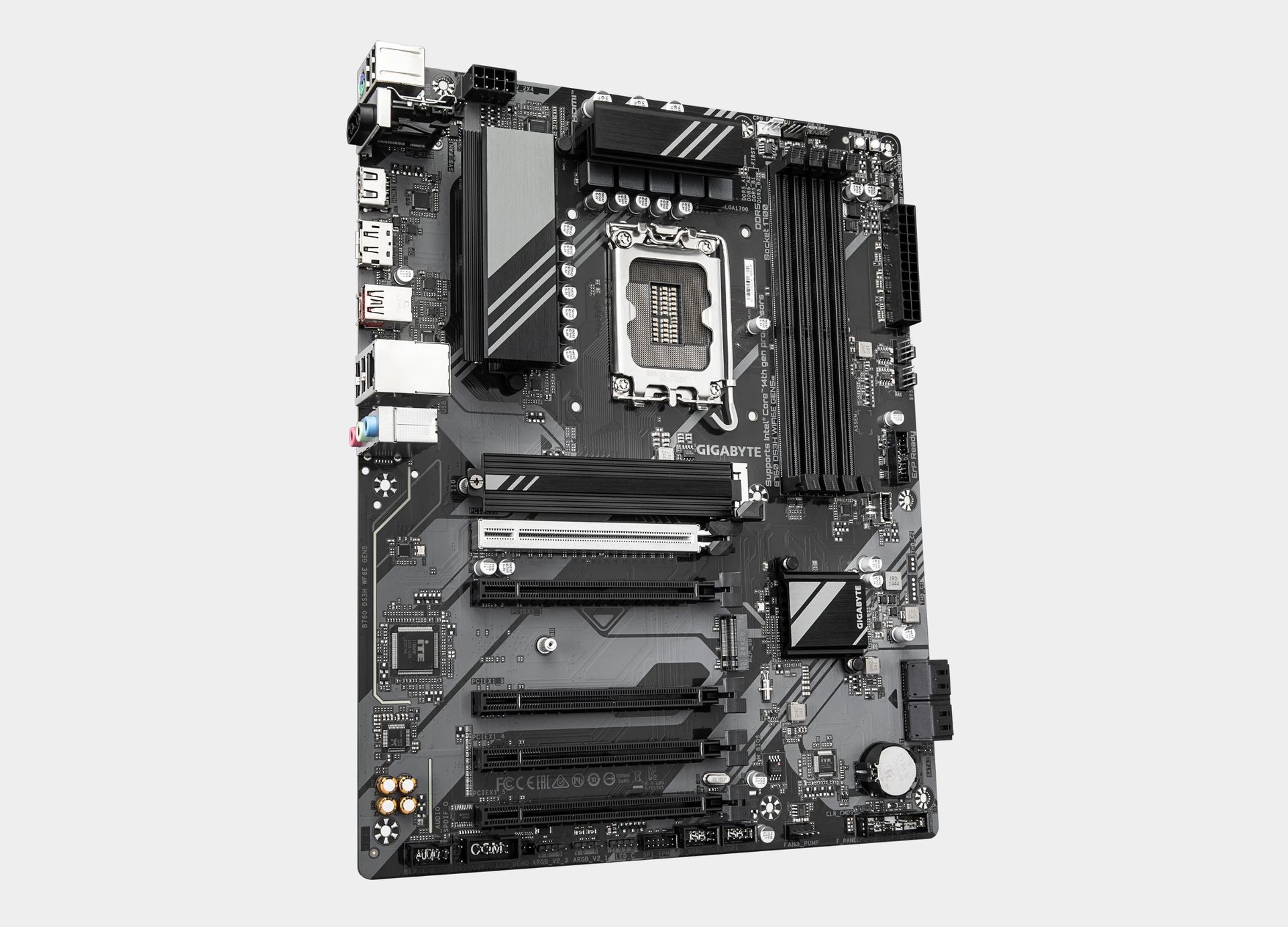

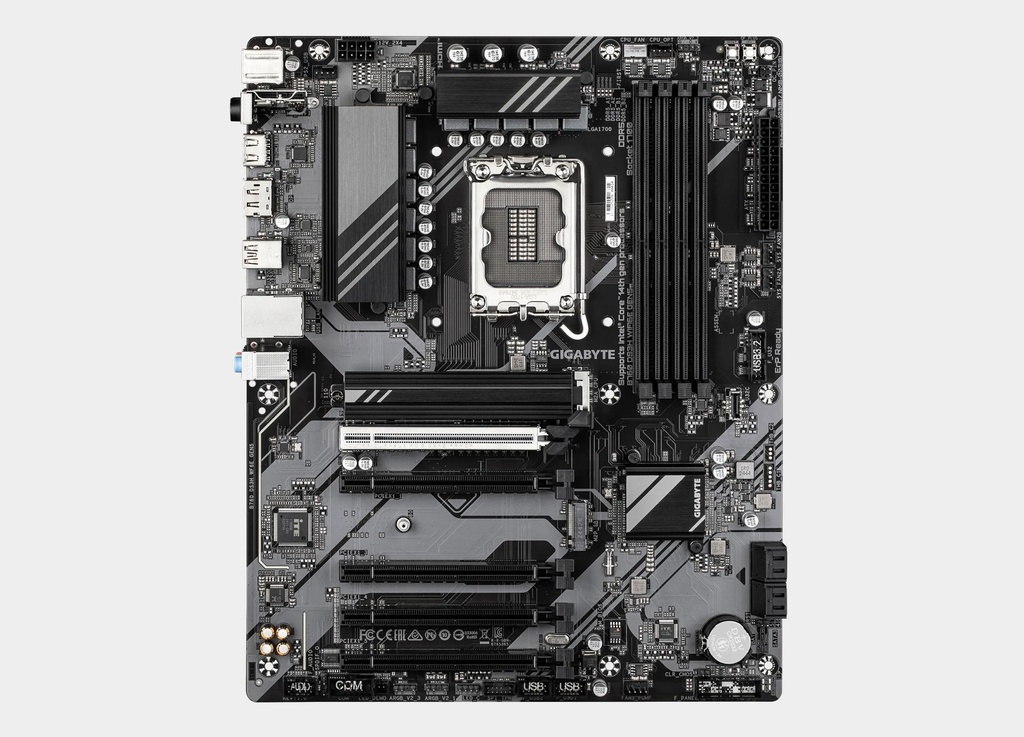

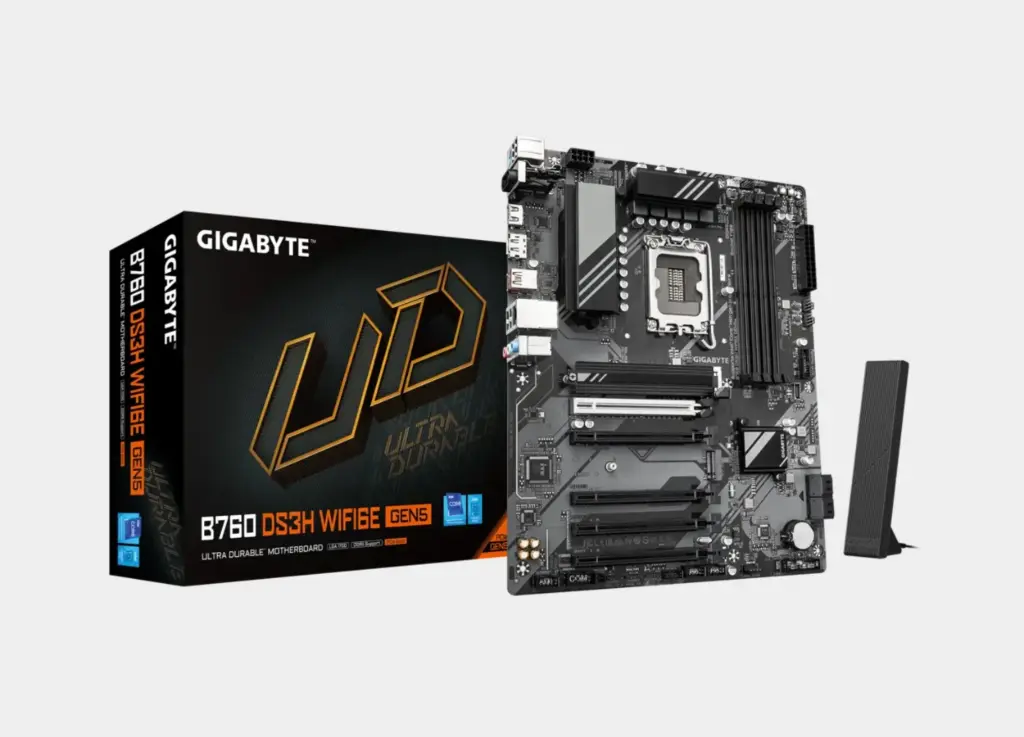

GIGABYTE B760 DS3H WIFI6E GEN5

GIGABYTE B760 DS3H WIFI6E GEN5

إن كنت تبحث عن لوحة أم قياسية تجمع بين دعم أحدث التقنيات الأساسية، مثل فتحة PCIe 5.0 وبنية ذواكر DDR5 عالية السرعة، مع توفير خيارات اتصال لاسلكي متقدمة (Wi-Fi 6E)، فلوحة GIGABYTE B760 DS3H WIFI6E GEN5 هي الخيار الاقتصادي المثالي. تتميز اللوحة بتصميم طاقة هجين مكون من 8+2+1 مراحل لتوفير أداء مستقر لمعالجات Intel Core من الجيل 14/13/12، وتطلق العنان لقدرات ذواكر DDR5 بسرعة كسر سرعة تصل إلى 7600 ميجا ترانسفير في الثانية (MT/s)، مع توفير شبكة GbE LAN واتصال Wi-Fi 6E لضمان أقصى سرعة اتصال سلكي ولاسلكي.

مميزات الماذربورد GIGABYTE B760 DS3H WIFI6E GEN5

دعم المعالجات والشريحة:

• مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
• الشريحة: Intel B760 Express Chipset.
• تصميم الطاقة (VRM): 8+2+1 مراحل رقمية هجينة (Hybrid VRM Design).

الذاكرة (RAM) والأداء:

• نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR5 (Dual Channel).
• أقصى سرعة مدعومة: تدعم سرعات كسر سرعة (O.C.) تصل إلى 7600 MT/s، مع دعم ملفات تعريف XMP.

التخزين وفتحات التوسعة:

• فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express 5.0 x16، محمية بدرع (PCIe UD Slot).
• فتحات التوسعة الأخرى: 4 x PCI Express 3.0 x1.
• فتحات التخزين السريع (M.2):
  • 2 x M.2 Connector، وجميعها تدعم سرعة PCIe 4.0 x4.
• التخزين التقليدي: 4 x SATA 6Gb/s.

الاتصال والشبكات:

• الشبكة السلكية (LAN): شريحة Realtek GbE LAN (1 جيجابت في الثانية).
• الشبكة اللاسلكية: Wi-Fi 6E 802.11ax، مع دعم النطاق الجديد 6 جيجاهرتز، و Bluetooth 5.
• منافذ USB الخلفية الرئيسية: منفذ USB Type-C® خلفي فائق السرعة يدعم USB 3.2 Gen 2x2 (20Gb/s).

تعتبر لوحة GIGABYTE B760 DS3H WIFI6E GEN5 حلاً شاملاً لمن يبحثون عن ميزات الجيل الخامس (PCIe 5.0 و DDR5 بسرعة تصل إلى 7600 MT/s) واتصال لاسلكي متقدم (Wi-Fi 6E) في فئة الأداء الاقتصادي، معززة بتصميم طاقة $8+2+1 \text{ مرحلة}$ واتصال خلفي فائق السرعة 20Gb/s Type-C.

مواصفات الماذربورد GIGABYTE B760 DS3H WIFI6E GEN5

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™,

Pentium® Gold and Celeron® Processors

(Go to GIGABYTE's website for the latest CPU support list.)

L3 cache varies with CPU

Chipset

Intel® B760 Express Chipset

Memory

Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules

4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory

Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel® HD Graphics support:

- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz

* Support for HDMI 2.1 version and HDCP 2.3.

** Support for native HDMI 2.1 TMDS compatible ports.

- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz

* Support for DisplayPort 1.2 version and HDCP 2.3

(Graphics specifications may vary depending on CPU support.)

Audio

Realtek® Audio CODEC

High Definition Audio

2/4/5.1/7.1-channel

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

Support for S/PDIF Out

LAN

Realtek® GbE LAN chip (1 Gbps/100 Gbps/10 Mbps)

Wireless Communication module

Intel® Wi-Fi 6E AX210

- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands

- BLUETOOTH 5.3

- Support for 11ax 160MHz wireless standard

(Actual data rate may vary depending on environment and equipment.)

Expansion Slots

CPU:

- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)

* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

- 4 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_3~PCIEX1_5)

Storage Interface

CPU:

- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

Chipset:

- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)

- 4 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset:

- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support

- 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header

- 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel

- 2 x USB 3.2 Gen 1 ports available through the internal USB header

- 4 x USB 2.0/1.1 ports on the back panel

Chipset+USB 2.0 Hub:

- 4 x USB 2.0/1.1 ports available through the internal USB headers

Internal I/O Connectors

1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x CPU fan header

1 x CPU fan/water cooling pump header

3 x system fan headers

1 x system fan/water cooling pump header

3 x addressable RGB Gen2 LED strip headers

1 x RGB LED strip header

2 x M.2 Socket 3 connectors

4 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x S/PDIF Out header

1 x USB Type-C® header, with USB 3.2 Gen 1 support

1 x USB 3.2 Gen 1 header

2 x USB 2.0/1.1 headers

1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)

1 x serial port header

1 x Q-Flash Plus button

1 x reset button

1 x reset jumper

1 x Clear CMOS jumper

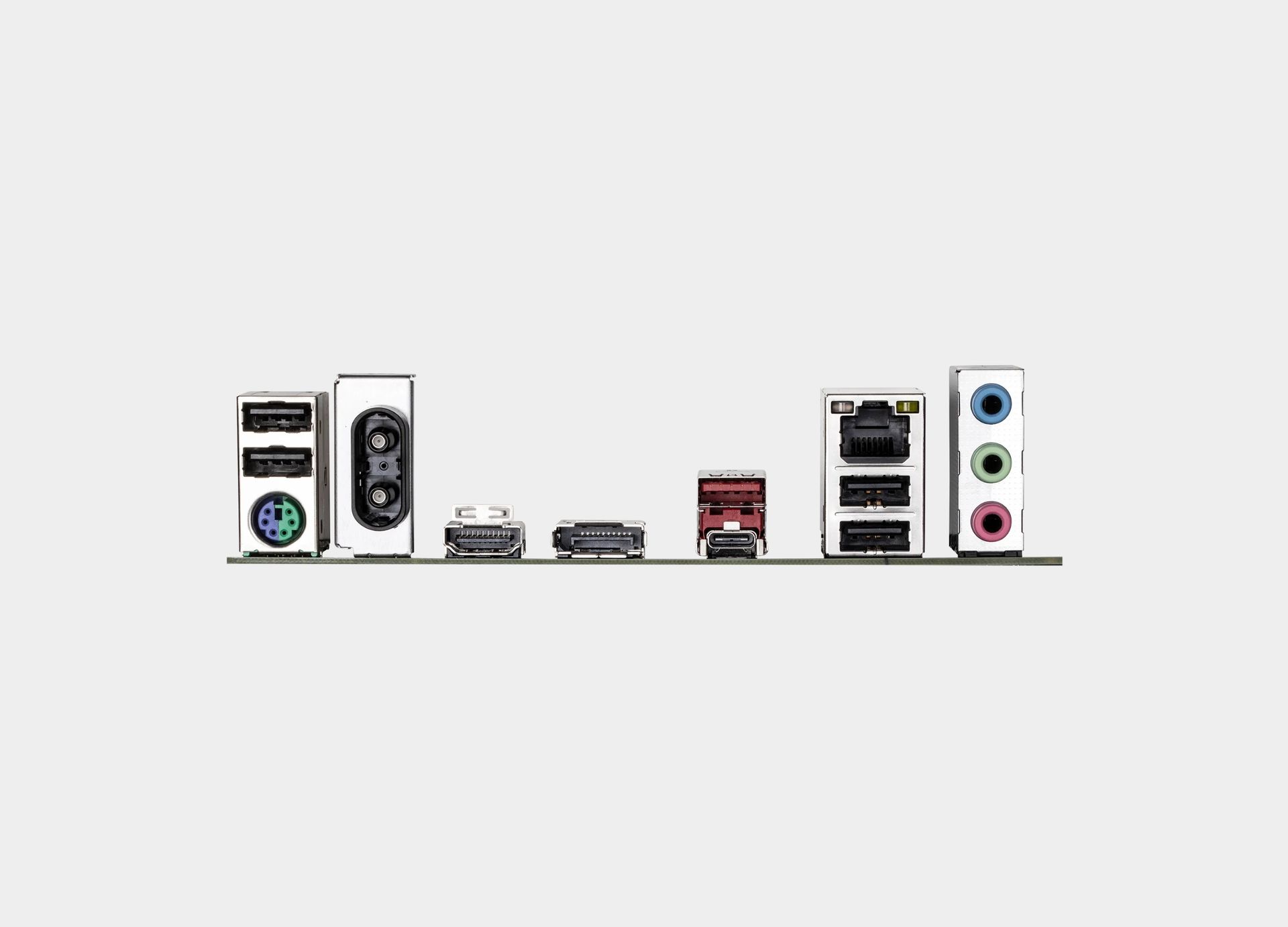

Back Panel Connectors

1 x PS/2 keyboard/mouse port

2 x antenna connectors (2T2R)

1 x USB Type-C® port, with USB 3.2 Gen 2x2 support

1 x USB 3.2 Gen 2 Type-A port (red)

4 x USB 2.0/1.1 ports

1 x HDMI port (Note)

1 x DisplayPort (Note)

1 x RJ-45 port

3 x audio jacks

(Note) Actual support may vary by CPU

I/O Controller

iTE® I/O Controller Chip

H/W Monitoring

Voltage detection

Temperature detection

Fan speed detection

Water cooling flow rate detection

Fan fail warning

Fan speed control

* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 128 Mbit flash

Use of licensed AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC)

* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

Support for Q-Flash

Support for Q-Flash Plus

Support for Smart Backup

Bundled Software

Norton® Internet Security (OEM version)

LAN bandwidth management software

Operating System

Support for Windows 11 64-bit

Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
