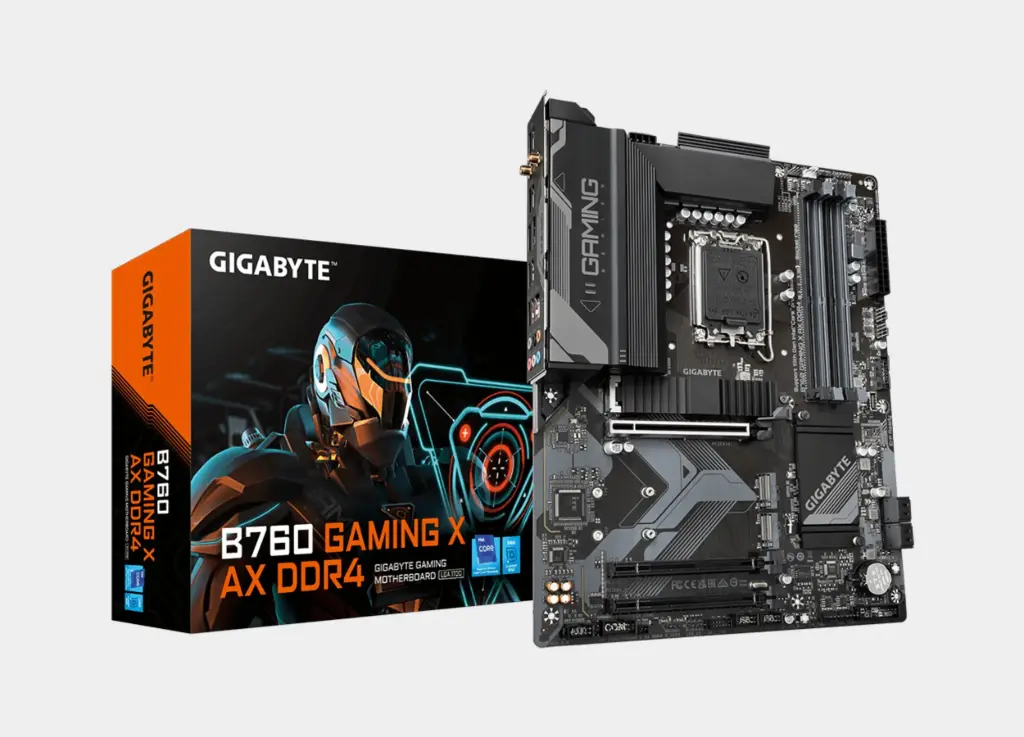

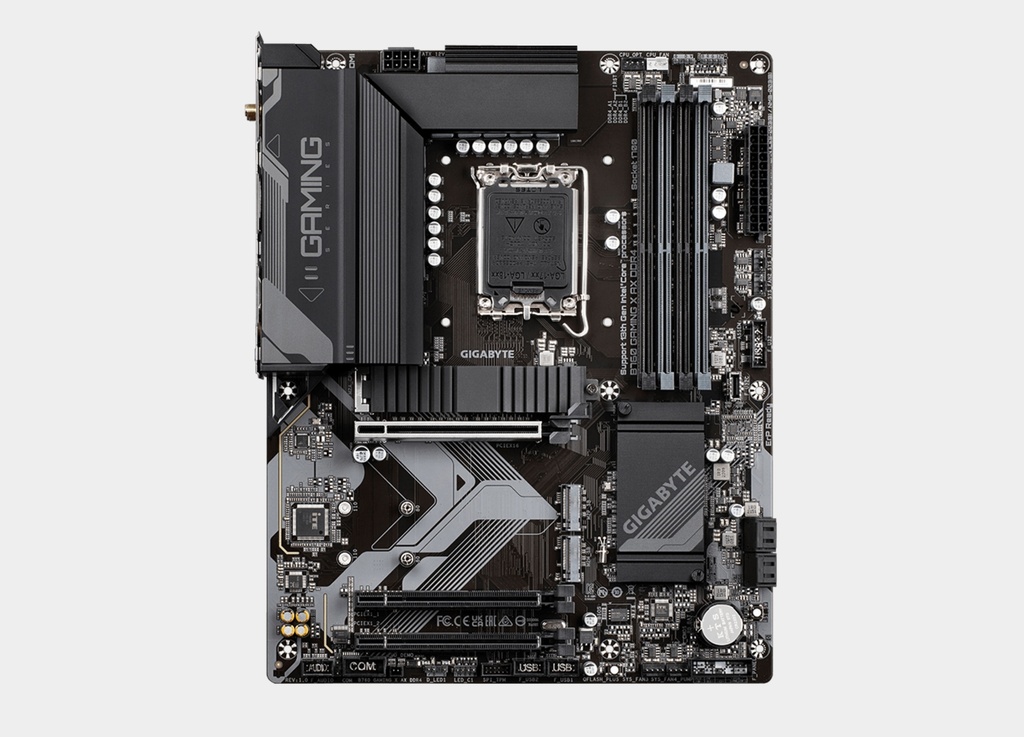

GIGABYTE B760 GAMING X AX DDR4

GIGABYTE B760 GAMING X AX DDR4

إذا كنت تبحث عن منصة ألعاب قوية ومستقبلية تعتمد على تقنية الذاكرة DDR4 الأكثر اقتصاداً دون التضحية بالاتصال عالي السرعة والأداء المستقر، فإن اللوحة الأم GIGABYTE B760 GAMING X AX DDR4 هي خيارك الأمثل. تجمع هذه اللوحة بين دعم أحدث معالجات Intel Core من الجيل 14/13/12 وحل طاقة رقمي هجين بـ 8+1+1 مراحل لتوفير الاستقرار الأمثل. كما أنها توفر شبكة لاسلكية سريعة من نوع Wi-Fi 6E وشبكة سلكية 2.5GbE LAN، بالإضافة إلى 3 فتحات M.2 تدعم معيار PCIe 4.0 x4، مما يجعلها مثالية لتجميعات الألعاب عالية الأداء والقيمة.

مميزات الماذربورد GIGABYTE B760 GAMING X AX DDR4

دعم المعالجات والشريحة:

• مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
• الشريحة: Intel B760 Express Chipset.
• عامل الشكل (Form Factor): ATX.
• تصميم الطاقة (VRM): حل طاقة رقمي هجين بـ 8+1+1 مراحل.

الذاكرة (RAM) والأداء:

• نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR4 (Dual Channel).
• السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
• أقصى سرعة مدعومة: تدعم سرعات كسر سرعة تصل إلى 5333 MT/s، مع دعم ملفات تعريف XMP.

التخزين وفتحات التوسعة:

• فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express x16 (تدعم سرعة PCIe 4.0).
• فتحات التوسعة الأخرى: 2 x PCI Express x16 (تعمل بوضعية x1، تدعم PCIe 3.0).
• فتحات التخزين السريع (M.2):
  • 3 x M.2 Connector، وجميعها تدعم سرعة PCIe 4.0 x4.

الاتصال والشبكات:

• الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN (2.5 جيجابت إيثرنت).
• الشبكة اللاسلكية: بطاقة Wi-Fi 6E 802.11ax (في طراز 1.0 تستخدم AMD Wi-Fi 6E RZ608)، تدعم الترددات 2.4/5/6 جيجاهرتز.
• البلوتوث: Bluetooth 5.2.
• منافذ USB المتقدمة: منفذ USB Type-C® 3.2 Gen 2 أمامي (لصندوق الحاسوب) بسرعة 10Gb/s، ومنفذ Type-A 3.2 Gen 2 خلفي.

​تُعد لوحة GIGABYTE B760 GAMING X AX DDR4 خياراً قوياً ومتوازناً للاعبين الذين يفضلون منصة DDR4، حيث تقدم سرعة ذاكرة تصل إلى 5333 MT/s، إلى جانب أحدث معايير الاتصال الشبكي السريع مثل Wi-Fi 6E وشبكة 2.5GbE LAN، مما يضمن أداءً مستقراً وسرعة استجابة فائقة.

مواصفات الماذربورد GIGABYTE B760 GAMING X AX DDR4

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors

L3 cache varies with CPU

Chipset

Intel® B760 Express Chipset

Memory

Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules

4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory

Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

Onboard Graphics

Integrated Graphics Processor-Intel® HD Graphics support:

1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz

* Support for DisplayPort 1.2 version and HDCP 2.3

1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz

* Support for HDMI 2.1 version and HDCP 2.3.

** Support native HDMI 2.1 TMDS compatible ports.

(Graphics specifications may vary depending on CPU support.)

Audio

Realtek® Audio CODEC

High Definition Audio

2/4/5.1/7.1-channel

Support for S/PDIF Out

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless Communication module

AMD Wi-Fi 6E RZ608 (MT7921K) (PCB rev. 1.0)

WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands

BLUETOOTH 5.2

Support for 11ax 80MHz wireless standard

(Actual data rate may vary depending on environment and equipment.)

Expansion Slots

CPU:

1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)

* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_2)

Storage Interface

CPU:

1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

Chipset:

2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2M_SB)

4 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset:

1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header

1 x USB 3.2 Gen 2 Type-A port (red) on the back panel

4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)

1 x USB 2.0/1.1 port on the back panel

Chipset+2 USB 2.0 Hubs:

8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Internal I/O Connectors

1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x CPU fan header

1 x CPU fan/water cooling pump header

3 x system fan headers

1 x system fan/water cooling pump header

2 x addressable LED strip headers

2 x RGB LED strip headers

3 x M.2 Socket 3 connectors

4 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x S/PDIF Out header

1 x USB Type-C® header, with USB 3.2 Gen 2 support

1 x USB 3.2 Gen 1 header

2 x USB 2.0/1.1 headers

1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)

1 x serial port header

1 x Q-Flash Plus button

1 x reset button

1 x reset jumper

1 x Clear CMOS jumper

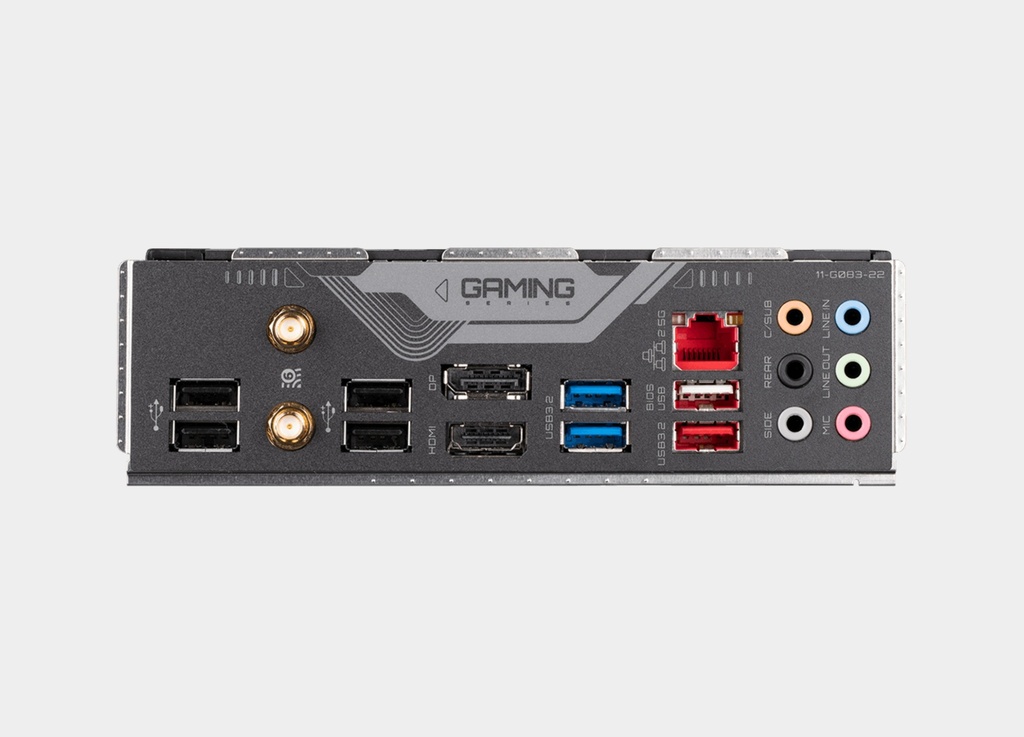

Back Panel Connectors

1 x USB 3.2 Gen 2 Type-A port (red)

2 x USB 3.2 Gen 1 ports

5 x USB 2.0/1.1 ports

2 x SMA antenna connectors (2T2R)

1 x DisplayPort

1 x HDMI port

1 x RJ-45 port

6 x audio jacks

I/O Controller

iTE® I/O Controller Chip

H/W Monitoring

Voltage detection

Temperature detection

Fan speed detection

Water cooling flow rate detection

Fan fail warning

Fan speed control

* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 256 Mbit flash

Use of licensed AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC)

* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

Support for Q-Flash

Support for Q-Flash Plus

Bundled Software

Norton® Internet Security (OEM version)

LAN bandwidth management software

Operating System

Support for Windows 11 64-bit

Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
