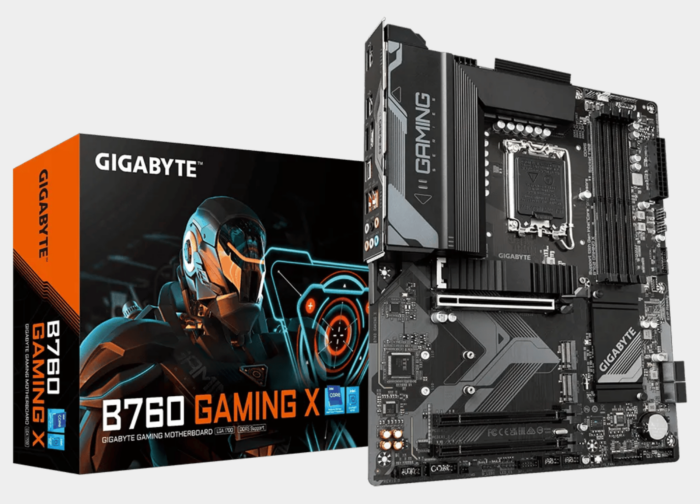

GIGABYTE B760 GAMING X

GIGABYTE B760 GAMING X

تُعد لوحة GIGABTE B760 GAMING X خياراً قوياً في فئة اللوحات المتوسطة، حيث تتميز بحل طاقة رقمي هجين بـ 8+1+1 مراحل (بمكونات DrMOS بقدرة 60 أمبير) لضمان توفير طاقة نظيفة ومستقرة، وهو حل فعال لكسر سرعة ذواكر DDR5. توفر اللوحة دعماً لـ 3 فتحات M.2 تعمل بمعيار PCIe 4.0 x4، مما يضمن أسرع سرعات تخزين ممكنة، كما تعزز تجربة الاتصال الشبكي بمنفذ 2.5GbE LAN فائق السرعة، كل ذلك ضمن عامل الشكل ATX.

مميزات الماذربورد GIGABYTE B760 GAMING X

دعم المعالجات والشريحة:

• مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
• الشريحة: Intel B760 Express Chipset.
• عامل الشكل (Form Factor): ATX.
• تصميم الطاقة (VRM): 8+1+1 مراحل رقمية هجينة (Hybrid Digital VRM) مع 60A DrMOS.

الذاكرة (RAM) والأداء:

• نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR5 (Dual Channel).
• السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
• السرعات المدعومة: تدعم سرعات كسر سرعة تصل إلى 7600 ميجا ترانسفير في الثانية (MT/s) وما فوق، مع دعم كامل لملفات تعريف XMP.
• ميزة إضافية: تكنولوجيا GIGABYTE DDR5 XMP Booster لتحقيق أعلى ترددات الذاكرة بسهولة.

التخزين وفتحات التوسعة:

• فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express x16 (تدعم سرعة PCIe 4.0).
• فتحات التخزين السريع (M.2):
  • 3 x M.2 Connector، وجميعها تدعم سرعة PCIe 4.0 x4.
• التبريد: تتضمن دروع تبريد (Thermal Guard) لفتحات M.2 لضمان عدم تباطؤ أقراص التخزين السريعة.

الاتصال والشبكات:

• الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN (2.5 جيجابت إيثرنت).
• الشبكة اللاسلكية: لا تتوفر شبكة Wi-Fi مدمجة في هذا الموديل.
• منافذ USB المتقدمة: منفذ USB Type-C® 3.2 Gen 2 أمامي (لصندوق الحاسوب) بسرعة 10Gb/s.
• منافذ الفيديو الخلفية: 1 x HDMI، و 1 x DisplayPort.

تُعد لوحة GIGABYTE B760 GAMING X نقطة الانطلاق المثالية لأي محترف أو لاعب يبحث عن نظام يعتمد على ذواكر DDR5 عالية الأداء، حيث تتيح إمكانية الوصول إلى سرعات مذهلة للذاكرة تصل إلى 7600 MT/s، بالإضافة إلى شبكة 2.5GbE LAN، مما يضمن سرعة واستقراراً في كل من الأداء والاتصال.

مواصفات الماذربورد GIGABYTE B760 GAMING X

CPU
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)Chipset

Intel® B760 Express Chipset

Memory

Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules

4 x DDR5 DIMM sockets supporting up to 192 GB (48 GB single DIMM capacity) of system memory

Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel® HD Graphics support:

1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz

* Support for DisplayPort 1.2 version and HDCP 2.3

1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz

* Support for HDMI 2.0 version and HDCP 2.3.

(Graphics specifications may vary depending on CPU support.)

Audio

Realtek® Audio CODEC

High Definition Audio

2/4/5.1/7.1-channel

Support for S/PDIF Out

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Expansion Slots

CPU:

1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16 (PCIEX16)

* For optimum performance, if only one PCI Express graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

2 x PCI Express x16 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_1, PCIEX1_2)

Storage Interface

CPU:

1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

Chipset:

2 x M.2 connectors (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB, M2M_SB)

4 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset:

1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header

1 x USB 3.2 Gen 2 Type-A port (red) on the back panel

1 x USB Type-C® port on the back panel, with USB 3.2 Gen 1 support

3 x USB 3.2 Gen 1 ports (1 port on the back panel, 2 ports available through the internal USB header)

1 x USB 2.0/1.1 port on the back panel

Chipset+2 USB 2.0 Hubs:

8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Internal I/O Connectors

1 x 24-pin ATX main power connector

1 x 8-pin ATX 12V power connector

1 x CPU fan header

1 x CPU fan/water cooling pump header

3 x system fan headers

1 x system fan/water cooling pump header

2 x addressable LED strip headers

2 x RGB LED strip headers

3 x M.2 Socket 3 connectors

4 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x S/PDIF Out header

1 x USB Type-C® header, with USB 3.2 Gen 2 support

1 x USB 3.2 Gen 1 header

2 x USB 2.0/1.1 headers

1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)

1 x serial port header

1 x Q-Flash Plus button

1 x reset jumper

1 x Clear CMOS jumper

Back Panel Connectors

1 x USB 3.2 Gen 2 Type-A port (red)

1 x USB Type-C® port, with USB 3.2 Gen 1 support

1 x USB 3.2 Gen 1 port

5 x USB 2.0/1.1 ports

1 x DisplayPort

1 x HDMI port

1 x RJ-45 port

6 x audio jacks

I/O Controller

iTE® I/O Controller Chip

H/W Monitoring

Voltage detection

Temperature detection

Fan speed detection

Water cooling flow rate detection

Fan fail warning

Fan speed control

* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 256 Mbit flash

Use of licensed AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC)

* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

Support for Q-Flash

Support for Q-Flash Plus

Bundled Software

Norton® Internet Security (OEM version)

LAN bandwidth management software

Operating System

Support for Windows 11 64-bit

Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
