Model
B760M A E WF6E GEN5
Socket
LGA 1700
Memory
4x DDR5
M.2 Slots
(2) Slots

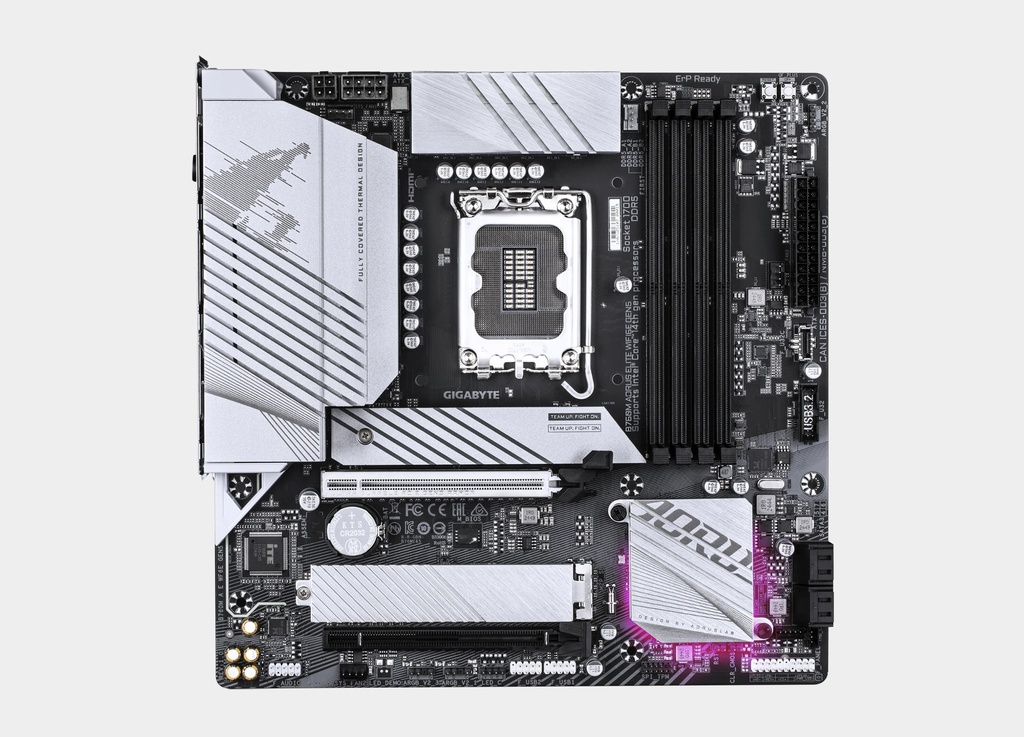

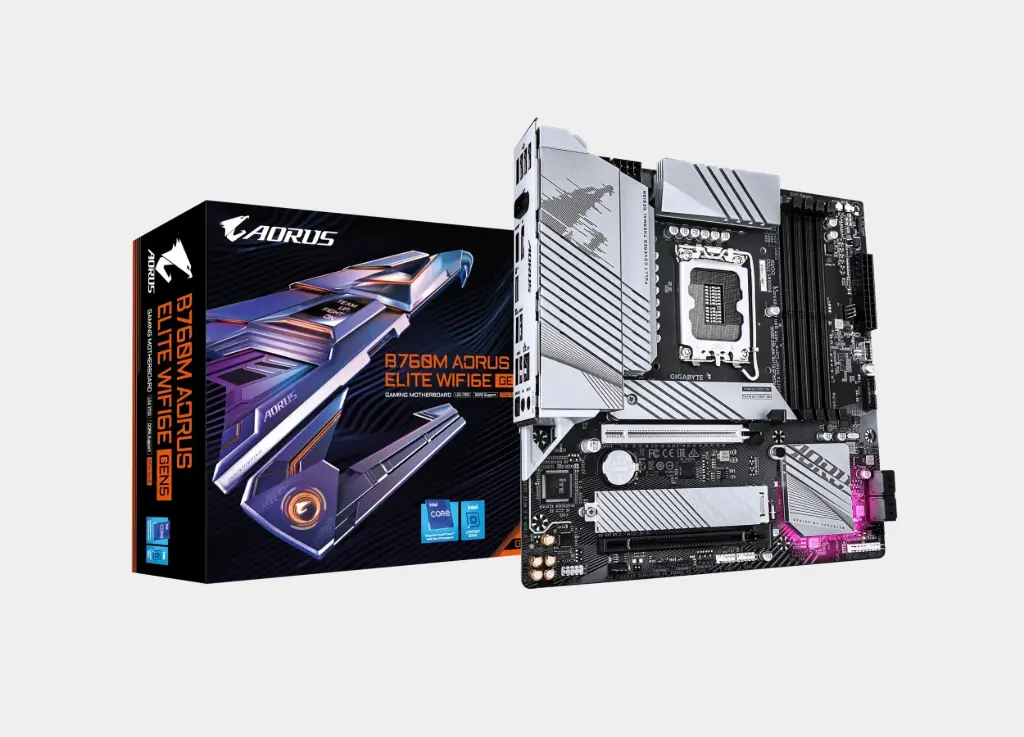

GIGABYTE B760M AORUS ELITE WIFI6E GEN5
عندما يكون هدفك هو بناء جهاز ألعاب قوي بتنسيق Micro-ATX يتخطى حدود الجيل الحالي ويستغل أقصى إمكانيات ذاكرة الوصول العشوائي الحديثة، فإن لوحة GIGABYTE B760M AORUS ELITE WIFI6E DDR5 GEN5 تمثل القلب النابض المثالي، حيث أنها صُممت بدقة لتوفير طاقة نظيفة ومستقرة عبر تصميمها المزدوج الهجين 12+1+1 مرحلة لمعالجات Intel Core الأقوى، وتدعم ذواكر DDR5 بترددات مذهلة لكسر حاجز السرعة وصولاً إلى 7800 MT/s، وتطلق العنان لأقصى أداء لبطاقات الرسوميات عبر فتحة PCIe 5.0 x16، مما يضمن أن تجميعتك جاهزة لأعنف سيناريوهات اللعب والعمل مع اتصال شبكي فائق السرعة عبر 2.5GbE LAN و Wi-Fi 6E المتطور.
مميزات الماذربورد GIGABYTE B760M AORUS ELITE WIFI6E GEN5
دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core و Pentium Gold و Celeron من الجيل 14/13/12.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل: Micro-ATX (أبعاد: 24.4cm x 24.4cm).
- تصميم الطاقة (VRM): 12+1+1 مراحل رقمية هجينة مزدوجة (Twin Hybrid Digital Power) مع 60A DrMOS، ويتم تبريدها بدروع حرارية متقدمة.
الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 4 x DIMM من نوع DDR5 (Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 256 جيجابايت.
- أقصى سرعة: تدعم سرعات كسر سرعة تصل إلى 7800 MT/s، مع دعم ملفات تعريف XMP.
التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express 5.0 x16، محمية بدرع Ultra Durable™ SMD PCIe 5.0 Armor.
- فتحات التوسعة الأخرى: 1 x PCI Express 4.0 x16 (يعمل بوضعية x4).
- فتحات التخزين السريع (M.2):
- 2 x M.2 Connector، وكلاهما يدعم سرعة PCIe 4.0 x4/x2.
- يتميز بوصلات EZ-Latch Plus لتركيب سهل بدون براغي.
- التخزين التقليدي: 4 x SATA 6Gb/s.
الاتصال والشبكات:
- الشبكة اللاسلكية (Wi-Fi): وحدة Intel Wi-Fi 6E 802.11ax، مع دعم النطاق الجديد 6GHz، بالإضافة إلى Bluetooth 5.3.
- الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN، لشبكة سلكية فائقة السرعة.
- منافذ USB الخلفية: تشمل منفذ USB Type-C® فائق السرعة 3.2 Gen 2x2 في الخلف، بسرعة تصل إلى 20Gb/s.
في الختام، تُعد لوحة GIGABYTE B760M AORUS ELITE WIFI6E GEN5 خياراً نخبوياً يوازن بين الأداء الفائق لمعالجات Intel وتصميم الطاقة القوي 12+1+1 مرحلة، مع دعم ذاكرة DDR5 بسرعة قصوى تبلغ 7800 MT/s، إضافة إلى أحدث خيارات الاتصال مثل PCIe 5.0 و Wi-Fi 6E ومنفذ USB 3.2 Gen 2x2.
مواصفات الماذربورد GIGABYTE B760M AORUS ELITE WIFI6E GEN5
CPU
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™,Pentium® Gold and Celeron® Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel® B760 Express Chipset
Memory
Support for DDR5 7800(O.C.) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 MT/s memory modules
4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU andmemory configurationmay affect the supportedmemory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support for native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Storage Interface
CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
Chipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support
- 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header
- 1 x USB 3.2 Gen 2 Type-A port (red) on the back panel
- 1 x USB 3.2 Gen 1 port on the back panel
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Chipset+USB 3.2 Gen 1 Hub:
- 4 x USB 3.2 Gen 1 ports (2 ports on the back panel, 2 ports available through the internal USB header)
Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports on the back panel
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x 4-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
3 x addressable RGB Gen2 LED strip headers
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB Type-C® header, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
2 x Thunderbolt™ add-in card connectors
1 x Trusted PlatformModule header (For theGC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
1 x Q-Flash Plus button
1 x reset button
1 x reset jumper
1 x Clear CMOS jumper

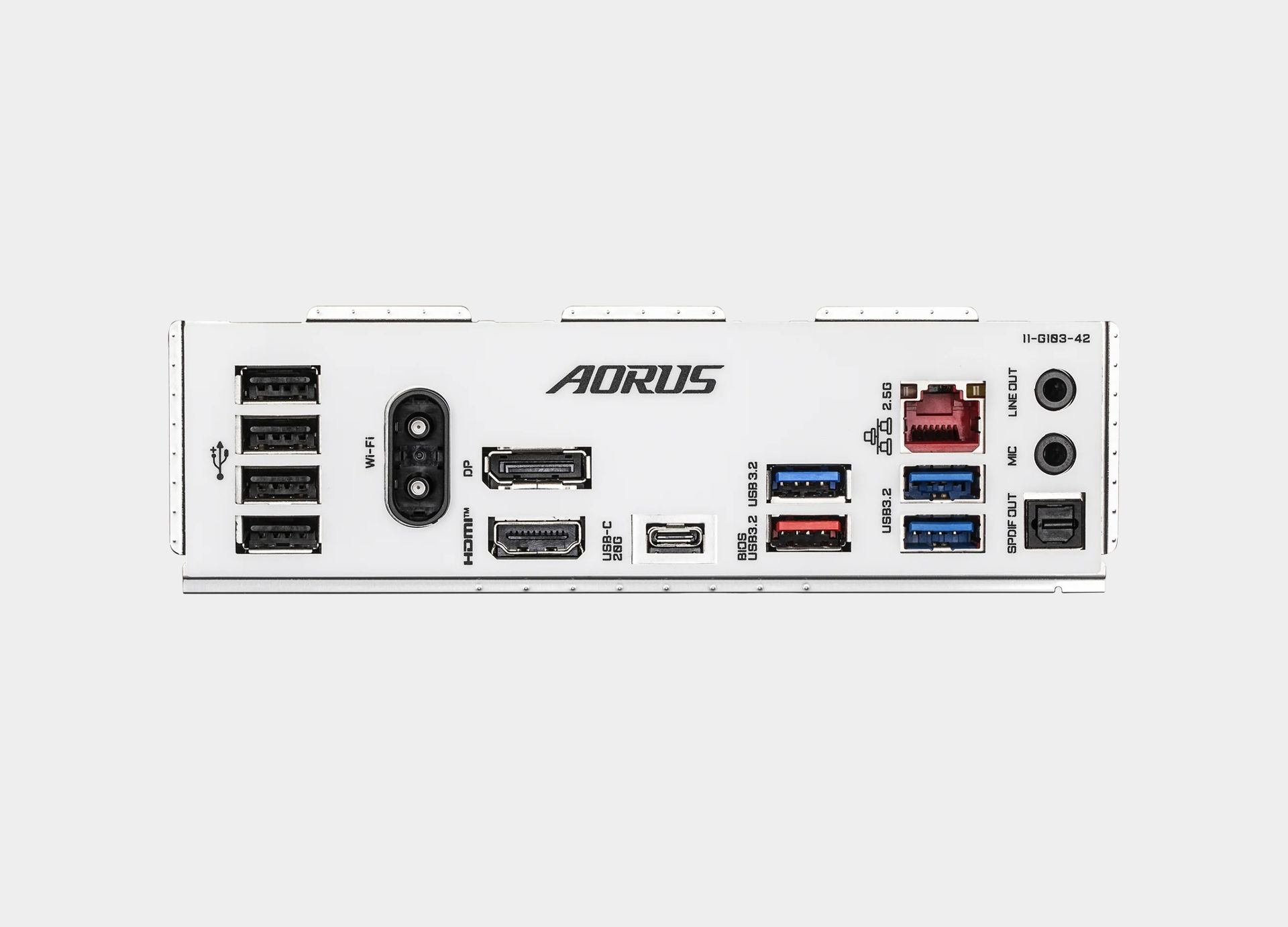

Back Panel Connectors
2 x antenna connectors (2T2R)
1 x USB Type-C® port, with USB 3.2 Gen 2x2 support
1 x USB 3.2 Gen 2 Type-A port (red)
3 x USB 3.2 Gen 1 ports
4 x USB 2.0/1.1 ports
1 x HDMI port (Note)
1 x DisplayPort (Note)
1 x RJ-45 port
1 x optical S/PDIF Out connector
2 x audio jacks
(Note) Actual support may vary by CPU.
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
