Model
B760M DS3H AX DDR4
Socket
LGA 1700
Memory
4x DDR4
M.2 Slots
(2) Slots

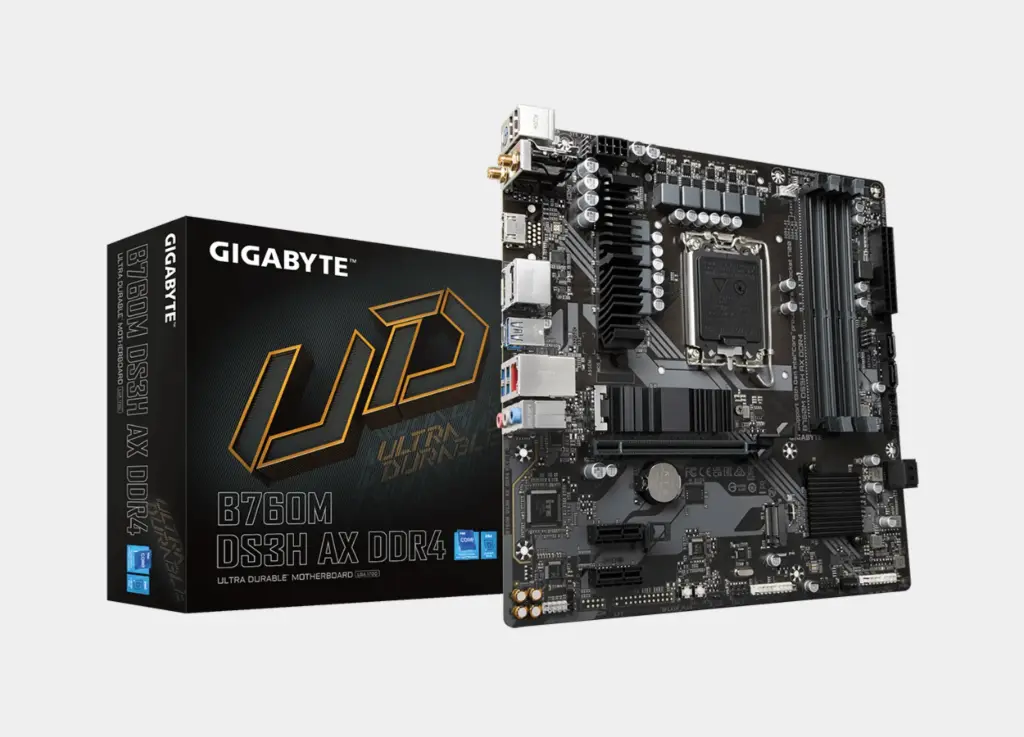

GIGABYTE B760M DS3H AX DDR4
إن لوحة GIGABYTE B760M DS3H AX DDR4 هي لوحة أم صغيرة الحجم (Micro-ATX) تجمع بين أداء منصة B760 الحديثة، ودعم الجيل 14/13/12 من معالجات Intel Core، مع الحفاظ على التكلفة المنخفضة باستخدام ذواكر DDR4. تتميز اللوحة بتصميم طاقة رقمي هجين من 6+2+1 مراحل لتوفير طاقة مستقرة، وتدعم أقصى سرعة لرامات DDR4 تصل إلى 5333 ميجا ترانسفير في الثانية (MT/s) في وضع كسر السرعة. كما أنها توفر اتصالاً شبكياً فائقاً بفضل بطاقة Wi-Fi 6E وشبكة 2.5GbE LAN، مع تجهيزها بفتحة PCIe 4.0 x16 وبمنفذين PCIe 4.0 M.2 للتخزين السريع.
مميزات الماذربورد GIGABYTE B760M DS3H AX DDR4
دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل (Form Factor): Micro-ATX (صغيرة الحجم).
- تصميم الطاقة (VRM): 6+2+1 مراحل رقمية هجينة (Hybrid Digital VRM) بكفاءة عالية.
الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR4 (Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
- أقصى سرعة مدعومة: تدعم سرعات كسر سرعة (O.C.) تصل إلى 5333 MT/s، مع دعم ملفات تعريف XMP.
التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express 4.0 x16، مزودة بقفل (EZ-Latch) لسهولة التحرير.
- فتحات التوسعة الأخرى: 2 x PCIe 3.0 x1.
- فتحات التخزين السريع (M.2):
- 2 x M.2 Connector، وجميعها تدعم سرعة PCIe 4.0 x4، مع درع تبريد M.2 Thermal Guard.
- التخزين التقليدي: 4 x SATA 6Gb/s.
الاتصال والشبكات:
- الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN (2.5 جيجابت في الثانية).
- الشبكة اللاسلكية: بطاقة Wi-Fi 6E 802.11ax (في بعض الإصدارات) تدعم الترددات 2.4/5/6 جيجاهرتز، مع دعم Bluetooth 5.2/5.3 (قد يختلف نوع الشريحة اللاسلكية وفقاً لإصدار اللوحة PCB rev.).
- منافذ USB الخلفية الرئيسية: منفذ USB Type-C® خلفي يدعم USB 3.2 Gen 2 (10Gb/s).
تعد لوحة GIGABYTE B760M DS3H AX DDR4 هي حجر الزاوية المثالي لتجميعة (Micro-ATX) متوازنة، حيث توفر دعم الجيل الحالي من المعالجات، وشبكة 2.5GbE LAN و Wi-Fi 6E فائقة السرعة، إضافة إلى السرعة القصوى لذواكر DDR4 التي تصل إلى 5333 MT/s، كل ذلك في حزمة صغيرة الحجم وبتكلفة معقولة.
مواصفات الماذربورد GIGABYTE B760M DS3H AX DDR4
CPU
- LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
- L3 cache varies with CPU
(Please refer "CPU Support List" for more information.)
Chipset
- Intel® B760 Express Chipset
Memory
- Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules
- 4 x DDR DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
- Dual channel memory architecture
- Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
- Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
- Support for Extreme Memory Profile (XMP) memory modules
(Please refer "Memory Support List" for more information.)
Onboard Graphics
- Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version.
(Graphics specifications may vary depending on CPU support.)
- Support for up to triple-display at the same time
Audio
- Realtek® Audio CODEC
- High Definition Audio
- 2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
- Support for S/PDIF Out
LAN
- Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
- AMD Wi-Fi 6E RZ608 (MT7921K) (For PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.2
- Support for 11ax 80MHz wireless standard and up to 1.2 Gbps data rate
- Intel® Wi-Fi 6E AX210 (For PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
- Intel® Wi-Fi 6E AX211 (For PCB rev. 1.2)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
- Realtek® Wi-Fi 6E RTL8852CE (For PCB rev. 1.3)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x16
* The PCIEX16 slot can only support a graphics card or an NVMe SSD.
- Chipset:
- 2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- Chipset:
- 1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2 support
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 2 x USB 2.0/1.1 ports on the back panel
- Chipset+2 USB 2.0 Hubs:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
- 1 x 24-pin ATX main power connector
- 1 x 8-pin ATX 12V power connector
- 1 x CPU fan header
- 3 x system fan headers
- 1 x addressable LED strip header
- 1 x RGB LED strip header
- 2 x M.2 Socket 3 connectors
- 4 x SATA 6Gb/s connectors
- 1 x front panel header
- 1 x front panel audio header
- 1 x USB 3.2 Gen 1 header
- 2 x USB 2.0/1.1 headers
- 1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)
- 1 x S/PDIF Out header
- 1 x Q-Flash Plus button
- 1 x reset button
- 1 x reset jumper
- 1 x Clear CMOS jumper
Back Panel Connectors
- 2 x USB 2.0/1.1 ports
- 1 x PS/2 keyboard/mouse port
- 2 x SMA antenna connectors (2T2R)
- 1 x HDMI port
- 2 x DisplayPorts
- 3 x USB 3.2 Gen 1 ports
- 1 x USB Type-C® port, with USB 3.2 Gen 2 support
- 1 x RJ-45 port
- 3 x audio jacks
I/O Controller
- iTE® I/O Controller Chip
H/W Monitoring
- Voltage detection
- Temperature detection
- Fan speed detection
- Water cooling flow rate detection
- Fan fail warning
- Fan speed control
* Whether the fan speed control function is supported will depend on the cooler you install.
BIOS
- 1 x 128 Mbit flash
- Use of licensed AMI UEFI BIOS
- PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
- Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
- Support for Q-Flash
- Support for Q-Flash Plus
Bundled Software
- Norton® Internet Security (OEM version)
- LAN bandwidth management software
Operating System
- Support for Windows 11 64-bit
- Support for Windows 10 64-bit
Form Factor
- Micro ATX Form Factor; 24.4cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR4 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
