Model
B760M G X WF6E D4 GEN5
Socket
LGA 1700
Memory
4x DDR4
M.2 Slots
(2) Slots
GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5
عندما تبحث عن لوحة أم تجمع بين قوة الأداء المستقبلي والاتصال فائق السرعة دون التضحية بميزانية الذاكرة الحالية، تبرز لوحة GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5 كحل مثالي، حيث توفر دعم الجيل 14/13/12 من معالجات Intel، وتضمن ثبات الطاقة بفضل تصميم 8+1+1 مراحل القوي، والأهم أنها تزودك بأحدث تقنية Wi-Fi 6E وفتحة PCIe 5.0 x16 لبطاقة الرسوميات، كل ذلك بالتزامن مع توفير أقصى سرعة للرامات DDR4 تصل إلى 5333 MT/s لضمان تجربة ألعاب واستخدام سلسة وسريعة.
مميزات الماذربورد GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5
دعم المعالجات والشريحة:
- مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
- الشريحة: Intel B760 Express Chipset.
- عامل الشكل: Micro-ATX، مثالي للتجميعات المدمجة.
- تصميم الطاقة (VRM): تصميم 8+1+1 مراحل هجينة رقمية (Hybrid VRM Design) مع 60A DrMOS لضمان استقرار الطاقة حتى في ظل الأحمال العالية.
الذاكرة (RAM) والأداء:
- نوع وعدد الفتحات: 4 x DIMM من نوع DDR4 (Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
- أقصى سرعة: تدعم سرعات كسر سرعة استثنائية تصل إلى 5333 MT/s، مع دعم XMP.
التخزين وفتحات التوسعة:
- فتحة البطاقة الرسومية الرئيسية: 1 x PCIe 5.0 x16، محمية بدرع PCIe UD Slot لتوفير أفضل دعم للبطاقات الرسومية الحديثة.
- فتحات التوسعة الأخرى: 1 x PCIe 3.0 x16 (يعمل بوضعية x4).
- فتحات التخزين السريع (M.2): 2 x M.2 Connector، وكلاهما يدعم سرعة PCIe 4.0 x4/x2، مع درع تبريد Thermal Guard.
- التخزين التقليدي: 4 x SATA 6Gb/s.
الاتصال والشبكات:
- الشبكة اللاسلكية (Wi-Fi): وحدة Intel Wi-Fi 6E 802.11ax، توفر شبكة لاسلكية ثلاثية النطاق (2.4/5/6 جيجاهرتز) لتقليل الازدحام وتحقيق سرعات أعلى.
- الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN، لشبكة سلكية فائقة السرعة.
- منافذ USB الأمامية والخلفية: تشمل دعماً لمنفذ USB Type-C 3.2 Gen 2 (في الواجهة الأمامية) بسرعة 10Gb/s، بالإضافة إلى منافذ العرض DP و HDMI.
في الختام، تُعد لوحة GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5 حلاً شاملاً يجمع بين قوة تصميم الطاقة 8+1+1 مراحل ودعم الذاكرة DDR4 5333 MT/s والجاهزية المستقبلية بفتحة PCIe 5.0 x16، والأهم هو تزويدها باتصال Wi-Fi 6E و 2.5GbE LAN لتجربة شبكات سريعة وموثوقة.
مواصفات الماذربورد GIGABYTE B760M GAMING X WIFI6E DDR4 GEN5
CPU
LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel® B760 Express Chipset
Memory
Support for DDR4 5333(O.C.)/ 5133(O.C.)/ 5000(O.C.)/ 4933(O.C.)/ 4800(O.C.)/ 4700(O.C.)/ 4600(O.C.)/ 4500(O.C.)/ 4400(O.C.)/ 4300(O.C.)/ 4266(O.C.)/ 4133(O.C.)/ 4000(O.C.)/ 3866(O.C.)/ 3800(O.C.)/ 3733(O.C.)/ 3666(O.C.)/ 3600(O.C.)/ 3466(O.C.)/ 3400(O.C.)/ 3333(O.C.)/ 3300(O.C.)/ 3200/ 3000/ 2933/ 2666/ 2400/ 2133 MT/s memory modules
4 x DDR4 DIMM sockets supporting up to 128 GB (32 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
** Support native HDMI 2.1 TMDS compatible ports.
- 1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz
* Support for DisplayPort 1.2 version and HDCP 2.3
(Graphics specifications may vary depending on CPU support.)
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
Intel® Wi-Fi 6E AX210
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x4 (PCIEX4)
Storage Interface
CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
Chipset:
- 1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
Chipset:
- 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 1 x USB 2.0/1.1 port on the back panel
Chipset+2 USB 2.0 Hubs:
- 8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
3 x system fan headers
3 x addressable LED strip headers
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
1 x USB Type-C® header, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
2 x Thunderbolt™ add-in card connectors
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0/GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper

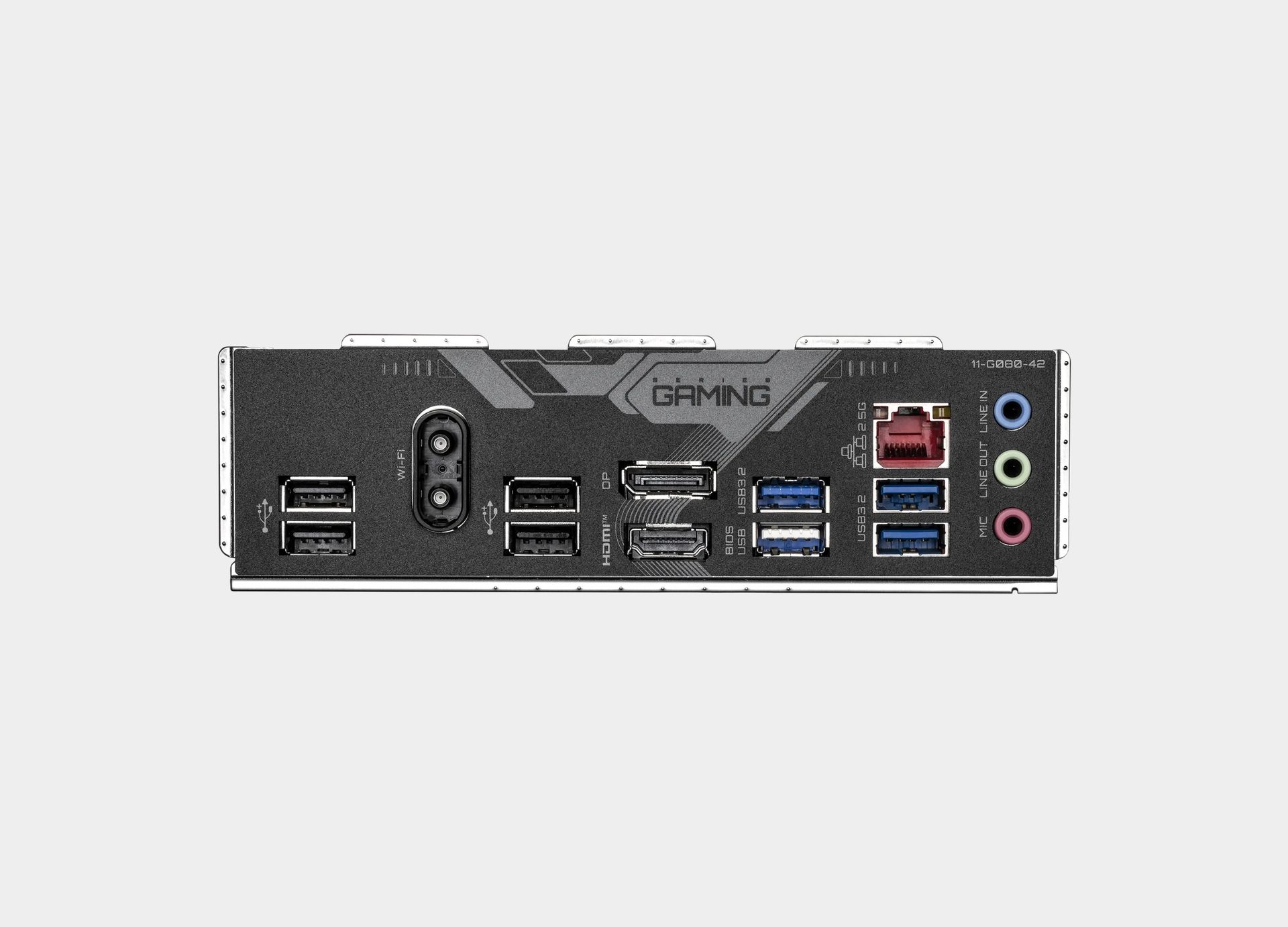

Back Panel Connectors
3 x USB 3.2 Gen 1 ports
5 x USB 2.0/1.1 ports
2 x antenna connectors (2T2R)
1 x HDMI port (Note)
1 x DisplayPort (Note)
1 x RJ-45 port
3 x audio jacks
(Note) Actual support may vary by CPU
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1700 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
