Model
B860M D2H
Socket
LGA 1851
Memory
2x DDR5
M.2 Slots
(2) Slots

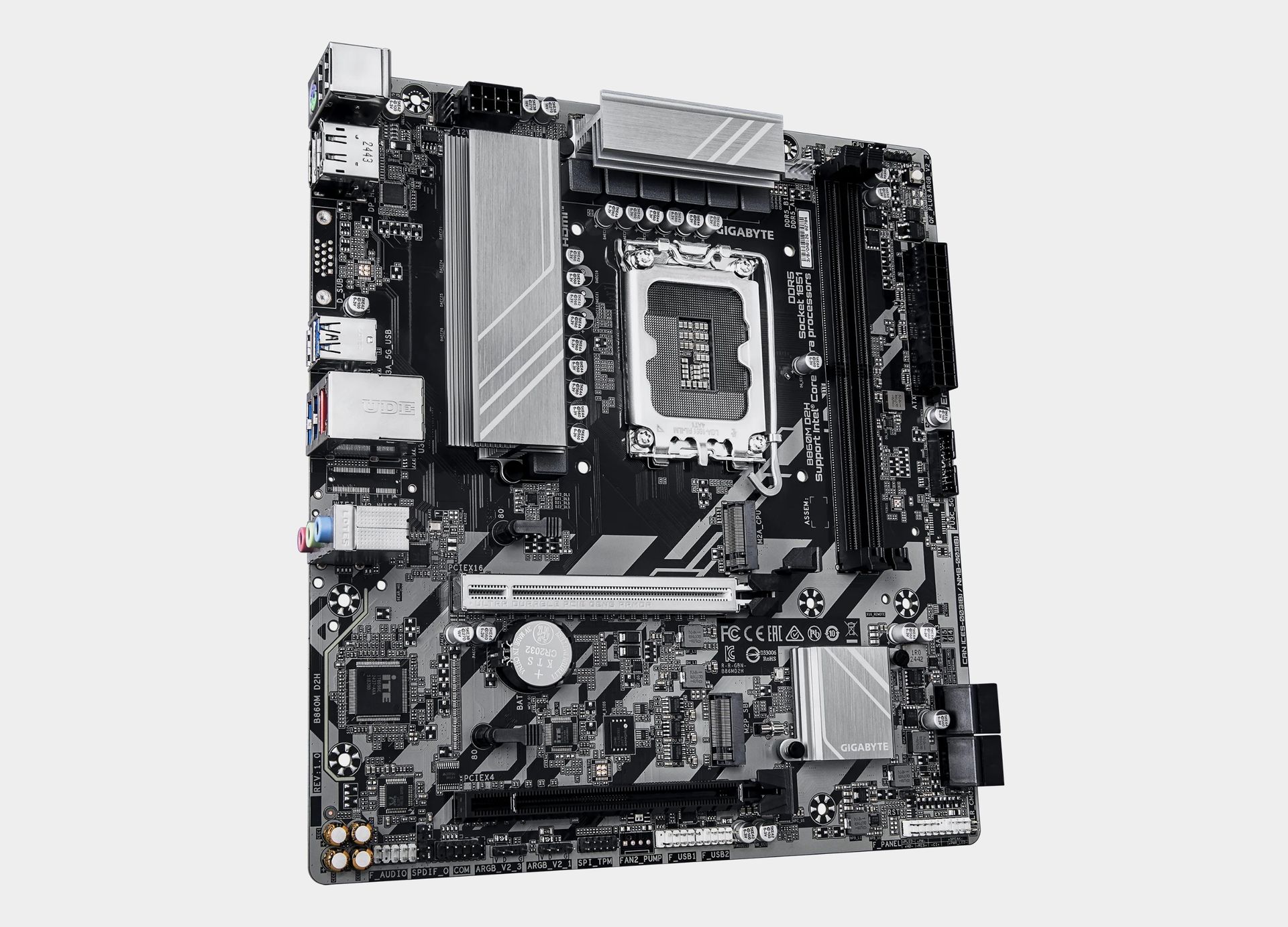

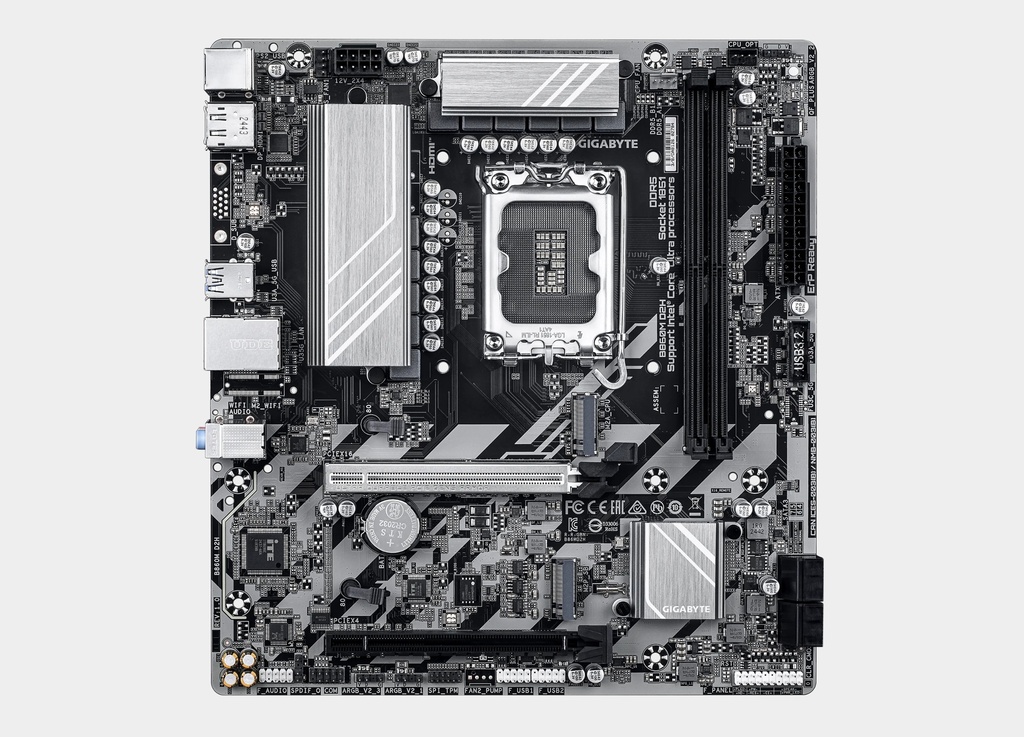

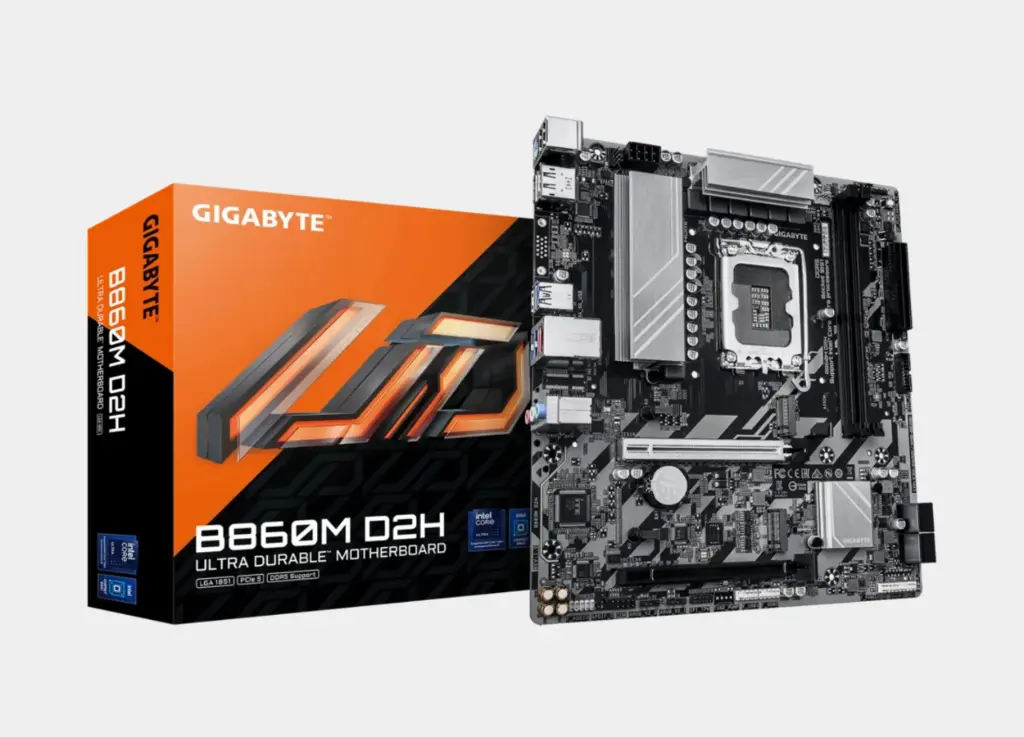

GIGABYTE B860M D2H
إذا كنت تبحث عن منصة متينة وفعالة من حيث التكلفة لتشغيل أحدث أجيال المعالجات من Intel دون التضحية بتقنيات المستقبل، فإن لوحة GIGABYTE B860M D2H بتقنية Ultra Durable تعد خيارك الأمثل، حيث تفتح الأبواب أمامك لدعم معالجات Intel Core Ultra (Series 2) بمقبس LGA 1851 الجديد، وتقدم ذاكرة DDR5 فائقة السرعة تصل إلى 9066 MT/s في وضع كسر السرعة، بالإضافة إلى دمج فتحة توسعة رئيسية PCI Express 5.0 x16 لدعم أسرع بطاقات الرسوميات القادمة، مما يجعلها أساساً مستقراً وقوياً لأي جهاز حاسوب مدمج (Micro-ATX).
مميزات الماذربورد GIGABYTE B860M D2H
المعالج والمقبس (CPU & Chipset):
- المقبس (Socket): LGA 1851، مصمم خصيصاً لدعم معالجات Intel Core Ultra (Series 2).
- مجموعة الشرائح (Chipset): Intel B860 Express.
- تصميم الطاقة (VRM): تعتمد على حل Hybrid Power Design بـ 6+1+2 مرحلة طاقة لضمان إمداد مستقر وفعال للجيل الجديد من المعالجات.
الذاكرة والدعم:
- نوع الذاكرة: DDR5.
- عدد المنافذ: 2 × منافذ DDR5 DIMM (قناة مزدوجة - Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت من ذاكرة النظام.
- سرعة الذاكرة القصوى (O.C): تدعم سرعات كسر سرعة تصل إلى 9066 MT/s، بالإضافة إلى دعم تقنية Extreme Memory Profile (XMP).
فتحات التوسعة والتخزين:
- فتحات PCIe:
- 1 × فتحة PCI Express x16 رئيسية تدعم واجهة PCIe 5.0 وتعمل بسرعة x16 (لأسرع بطاقات الرسوميات).
- 1 × فتحة PCI Express x16 ثانوية تدعم واجهة PCIe 4.0 وتعمل بسرعة x4.
- واجهة التخزين M.2: تحتوي على 2 × موصل M.2 (Socket 3, M Key) لدعم أقراص SSD السريعة بواجهة PCIe 4.0 x4/x2.
- واجهة التخزين SATA: 4 × موصلات SATA 6Gb/s.
منافذ الإدخال/الإخراج والاتصال:
- الشبكة المحلية (LAN): شريحة Realtek 2.5GbE LAN، توفر سرعات إنترنت تصل إلى 2.5 جيجابت في الثانية، وهي أسرع بمرتين ونصف من منافذ 1GbE التقليدية.
- منافذ العرض (Onboard Graphics):
- 1 × DisplayPort 2.1 (يدعم دقة قصوى 3840x2160 بتردد 144 هرتز).
- 1 × HDMI 2.1 (يدعم دقة قصوى 4096x2160 بتردد 60 هرتز).
- الصوت: برنامج ترميز Realtek Audio Codec، يوفر صوتًا عالي الدقة (HD Audio) يصل إلى 7.1 قناة.
- منافذ USB: تدعم مجموعة متنوعة من منافذ USB، بما في ذلك USB-C، لتوصيل الأجهزة الطرفية.
تُعد لوحة GIGABYTE B860M D2H أساساً متيناً ومستقبلياً لجهاز الكمبيوتر الخاص بك، حيث تجمع بين دعم مقبس LGA 1851 وواجهة PCIe 5.0، بالإضافة إلى قدرتها على دفع ذاكرة DDR5 إلى سرعات مذهلة تصل إلى 9066 MT/s.
مواصفات الماذربورد GIGABYTE B860M D2H
CPU
LGA1851 socket: Support for Intel® Core™ Ultra Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel® B860 Express Chipset
Memory
Support for DDR5 9066(O.C) / 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 5600 MT/s memory modules
2 x DDR5 DIMM sockets supporting up to 128 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
* Support for DisplayPort 2.1 version.
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
(Graphics specifications may vary depending on CPU support.)
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- Chipset:
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 3 x USB 2.0/1.1 ports on the back panel
- Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
1 x CPU fan/water cooling pump header
1 x system fan header
3 x addressable RGB Gen2 LED strip headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper
Back Panel Connectors
3 x USB 2.0/1.1 ports
1 x PS/2 keyboard/mouse port
1 x DisplayPort*
1 x HDMI port*
3 x USB 3.2 Gen 1 ports
1 x RJ-45 port
3 x audio jacks
* Actual support may vary by CPU.
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan speed control function is supported will depend on the fan you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
* The Intel® NPU driver is only supported on Windows 11.
Form Factor
Micro ATX Form Factor; 24.4cm x 22.5cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA1851 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 4.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
