Model
B860M EAGLE V2
Socket
LGA 1851
Memory
2x DDR5
M.2 Slots
(2) Slots

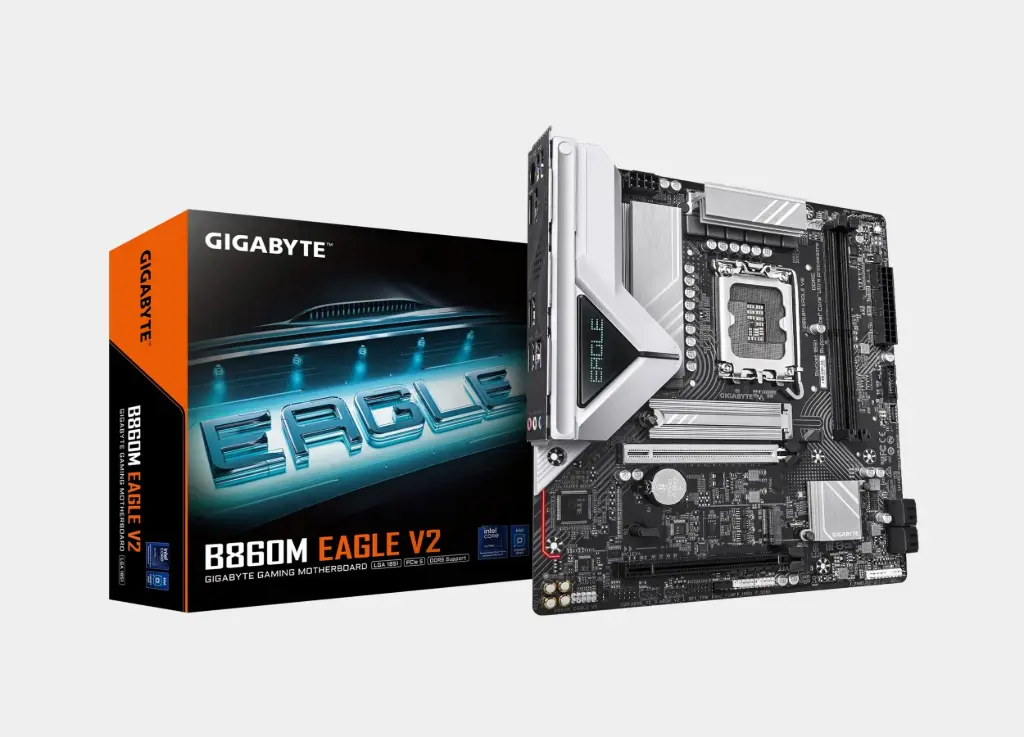

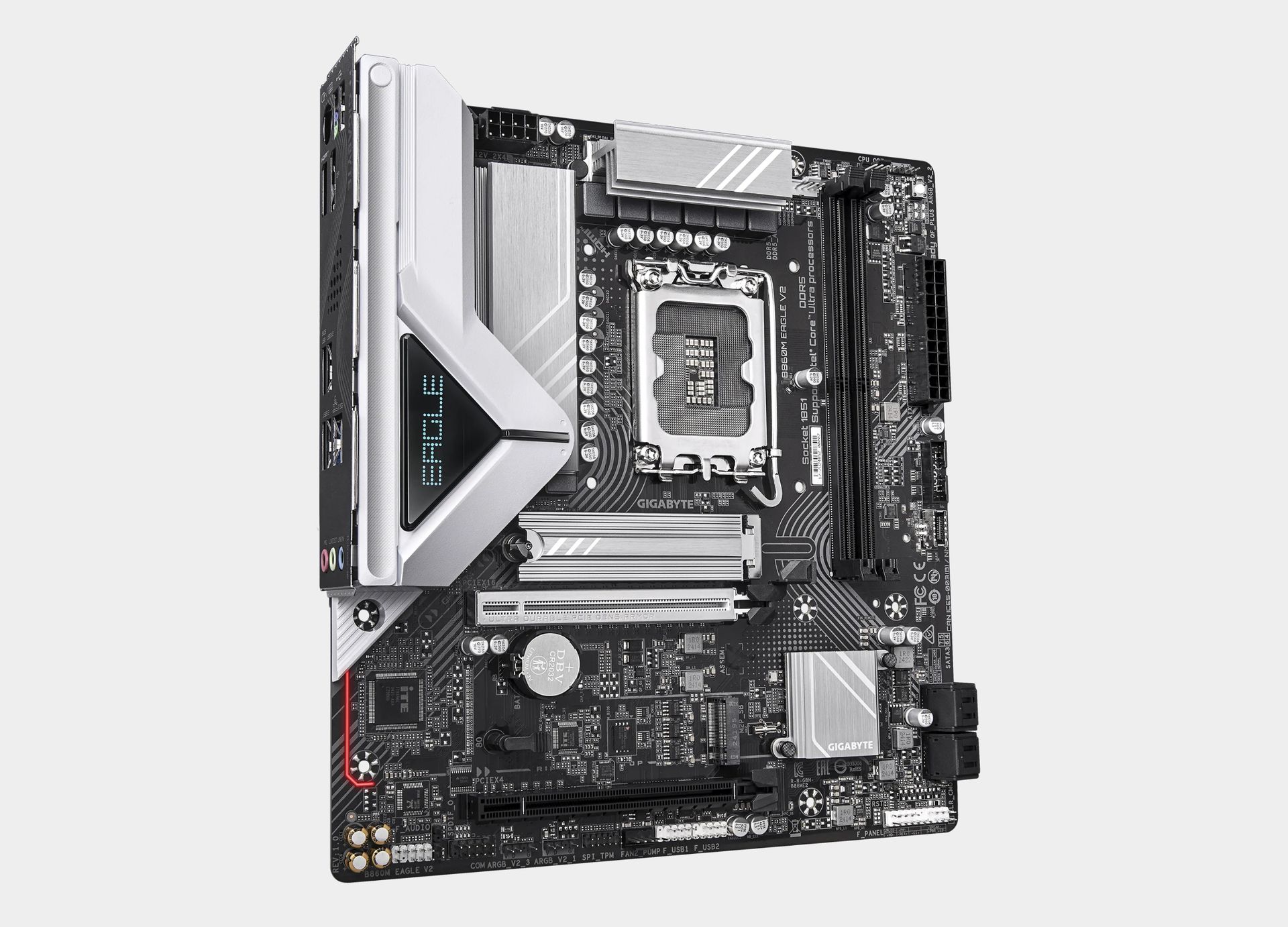

GIGABYTE B860M EAGLE V2
إذا كنت تبني نظاماً مدمجاً (Micro-ATX) وتعتمد بشكل أساسي على الاتصال السلكي الموثوق، فإن لوحة GIGABYTE B860M EAGLE V2 تقدم لك كل الميزات الأساسية لجيل الأداء الجديد دون تكلفة وحدة الاتصال اللاسلكي المدمجة؛ فهي مصممة لدعم معالجات Intel Core Ultra بمقبس LGA 1851، وتوفر منفذ شبكة 2.5GbE LAN فائق السرعة، كما أنها تدفع ذاكرة DDR5 عبر فتحتي DIMM لتصل إلى سرعات كسر سرعة استثنائية تبلغ 9066 MT/s، بالإضافة إلى دعمها الكامل لتقنيات التخزين والرسوميات المستقبلية عبر PCIe 5.0.
مميزات الماذربورد GIGABYTE B860M EAGLE V2
التصميم والمعالج والمقبس:
- عامل الشكل (Form Factor): Micro ATX (مدمج)، بأبعاد 24.4 سم × 22.5 سم.
- المقبس (Socket): LGA 1851، لدعم معالجات Intel Core Ultra (Series 2).
- مجموعة الشرائح (Chipset): Intel B860 Express.
الذاكرة والسرعة:
- نوع الذاكرة: DDR5.
- عدد المنافذ: 2 × منافذ DDR5 DIMM (قناة مزدوجة - Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 128 جيجابايت من ذاكرة النظام.
- سرعة الذاكرة القصوى (O.C): تدعم سرعات كسر سرعة تصل إلى 9066 MT/s، مع دعم ملفات XMP.
فتحات التوسعة والتخزين:
- فتحات PCIe:
- 1 × فتحة PCI Express x16 رئيسية تدعم واجهة PCIe 5.0 (متصلة بالمعالج).
- 1 × فتحة PCI Express x16 ثانوية تدعم واجهة PCIe 4.0 وتعمل بسرعة x4.
- واجهة التخزين M.2:
- 1 × موصل M.2 يدعم PCIe 5.0 x4/x2 (متصل بالمعالج).
- 1 × موصل M.2 يدعم PCIe 4.0 x4/x2 (متصل بمجموعة الشرائح).
- منافذ SATA: 4 × موصلات SATA 6Gb/s.
الاتصال والشبكات والمنافذ:
- الشبكة المحلية (LAN): شريحة Realtek 2.5GbE LAN، لسرعات شبكية عالية (تتطلب اتصال سلكي).
- الاتصال اللاسلكي: غير متضمنة وحدة Wi-Fi مدمجة (يجب تركيبها بشكل منفصل عبر فتحة M.2 أو محول PCIe).
- منافذ العرض: 1 × HDMI 2.1 و 1 × DisplayPort 2.1.
- منافذ USB: تتضمن منافذ USB 3.2 Gen 1 و USB 2.0/1.1 على اللوحة الخلفية، بالإضافة إلى منفذ USB Type-C داخلي.
تُعد لوحة GIGABYTE B860M EAGLE V2 الخيار الاقتصادي والقوي، حيث توفر سرعة ذاكرة DDR5 تصل إلى 9066 MT/s، مع دعم PCIe 5.0، والاتصال عبر شبكة 2.5GbE، وهي جاهزة لتقديم أداء مستقر وموثوق لنظامك.
مواصفات الماذربورد GIGABYTE B860M EAGLE V2
CPU
LGA1851 socket: Support for Intel ® Core™ Ultra Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel ® B860 Express Chipset
Memory
Support for DDR5 9066(O.C)/8800(O.C) /8600(O.C) / 8400(O.C) /8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) /6400/5600 MT/s memory modules
2 x DDR5 DIMM sockets supporting up to 128 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
- 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
* Support for DisplayPort 2.1 version.
(Graphics specifications may vary depending on CPU support.)
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
Support for S/PDIF Out
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 5.0 x4/x2 SSD support)(M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support)(M2P_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- Chipset:
- 1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- 3 x USB 2.0/1.1 ports on the back panel
- Chipset+USB 2.0 Hub:
- 4 x USB 2.0/1.1 ports available through the internal USB headers
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connector
1 x CPU fan header
1 x CPU fan/water cooling pump header
1 x system fan header
1 x system fan/water cooling pump header
3 x addressable RGB Gen2 LED strip headers
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x S/PDIF Out header
1 x USB Type-C® header, with USB 3.2 Gen 1 support
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI V2 module only)
1 x serial port header
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper

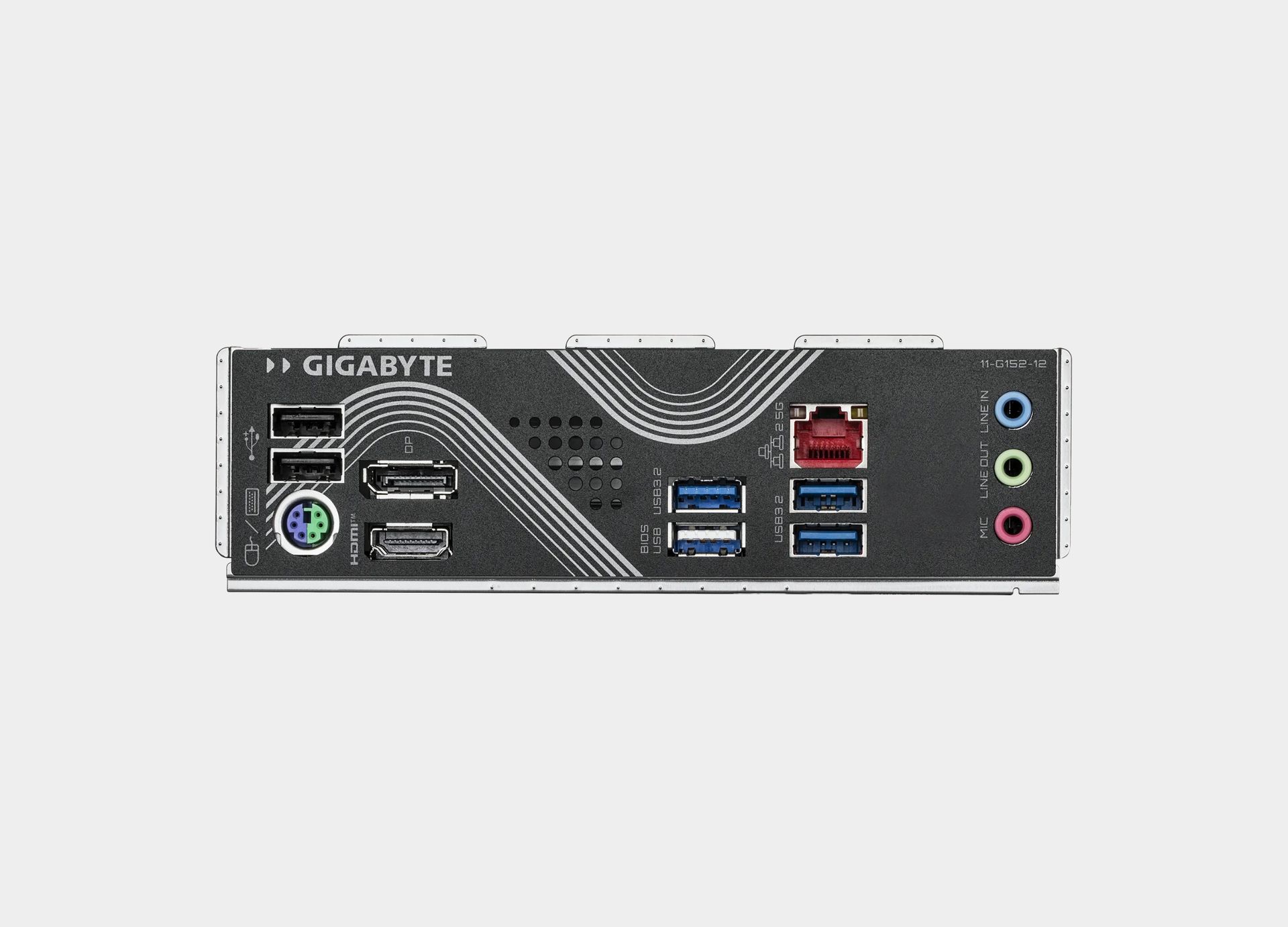

Back Panel Connectors
1 x PS/2 keyboard/mouse port
1 x HDMI por*
1 x DisplayPort*
3 x USB 3.2 Gen 1 ports
3 x USB 2.0/1.1 ports
1 x RJ-45 port
3 x audio jacks
* Actual support may vary by CPU.
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan (pump) speed control function is supported will depend on the fan(pump) you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Bundled Software
Norton®Internet Security (OEM version)
LAN bandwidth management software
Operating System
Support for Windows 11 64-bit
Support for Windows 10 64-bit
* The Intel® NPU driver is only supported on Windows 11.
Form Factor
Micro ATX Form Factor; 24.4cm x 22.5cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA1851 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 5.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 3.2 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
