Model
B860M GAMING X WIFI6E
Socket
LGA 1851
Memory
4x DDR5
M.2 Slots
(2) Slots

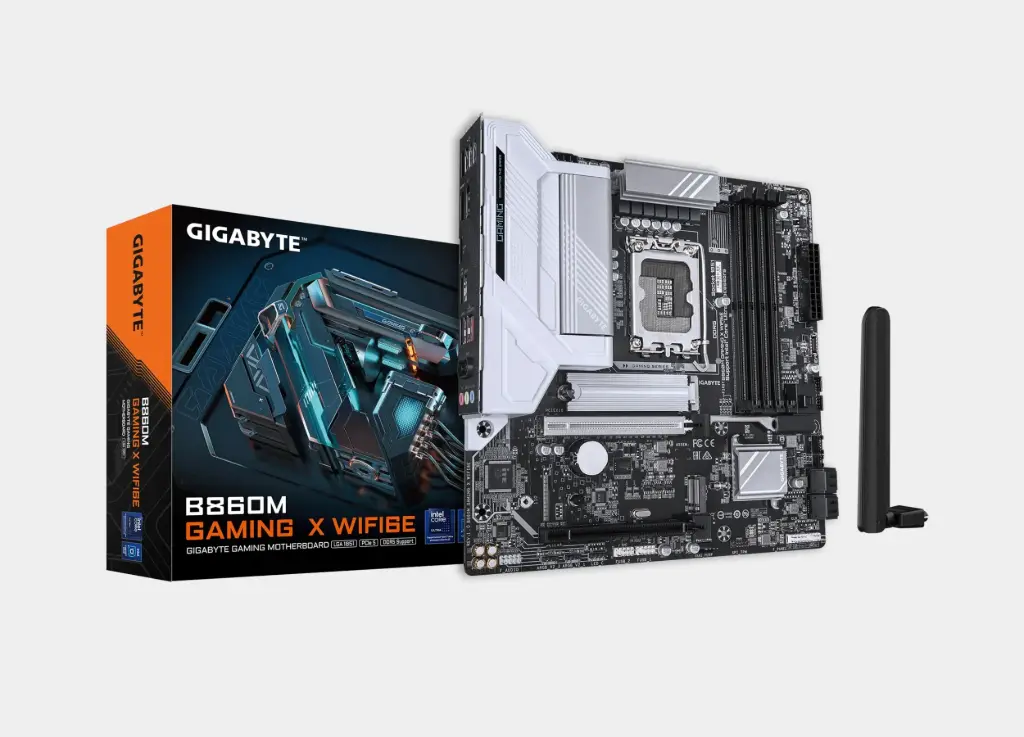

GIGABYTE B860M GAMING X WIFI6E
ارفع مستوى تجربتك في الألعاب والمحتوى إلى حدود جديدة مع لوحة GIGABYTE B860M GAMING X WIFI6E (rev. 1.x)، المصممة خصيصاً للاعبين وبناة الأنظمة المدمجة الذين يطالبون بأقصى سرعة وأداء؛ فهي ليست مجرد لوحة Micro-ATX، بل هي مركز قيادة متكامل يدعم أحدث معالجات Intel Core Ultra بمقبس LGA 1851، ويتميز بنظام طاقة رقمي متقدم يغذي ذاكرة DDR5 عبر 4 فتحات لتصل سرعتها القصوى إلى 9200 MT/s، كما أنها مُجهزة بالكامل باتصال Wi-Fi 6E ومنفذ PCIe 5.0 x16، مما يضمن أداءً لا يهزم في كل مهمة.
مميزات الماذربورد GIGABYTE B860M GAMING X WIFI6E
المعالج والمقبس وتصميم الطاقة:
- المقبس (Socket): LGA 1851، لدعم معالجات Intel Core Ultra (Series 2).
- مجموعة الشرائح (Chipset): Intel B860 Express.
- تصميم الطاقة (VRM): تعتمد على حل Hybrid Digital Power متقدم لضمان استقرار الطاقة العالية.
الذاكرة والسرعة:
- نوع الذاكرة: DDR5.
- عدد المنافذ: 4 × منافذ DDR5 DIMM (قناة مزدوجة - Dual Channel).
- السعة القصوى: تدعم ما يصل إلى 256 جيجابايت من ذاكرة النظام.
- سرعة الذاكرة القصوى (O.C): تدعم سرعات كسر سرعة فائقة تصل إلى 9200 MT/s، مع دعم ملفات XMP.
فتحات التوسعة والتخزين:
- فتحات PCIe:
- 1 × فتحة PCI Express x16 رئيسية تدعم واجهة PCIe 5.0 (محمية بدروع فولاذية).
- 1 × فتحة PCI Express x4 ثانوية تدعم واجهة PCIe 4.0.
- واجهة التخزين M.2:
- 1 × موصل M.2 يدعم PCIe 5.0 x4/x2 (متصل مباشرة بالمعالج).
- 1 × موصل M.2 يدعم PCIe 4.0 x4/x2.
- منافذ SATA: 4 × موصلات SATA 6Gb/s.
الاتصال والشبكات والمنافذ:
- الشبكة المحلية (LAN): شريحة Realtek 2.5GbE LAN، لشبكة سلكية فائقة السرعة.
- الاتصال اللاسلكي: وحدة Intel Wi-Fi 6E AX211 مدمجة، تدعم نطاقات 2.4/5/6 GHz وتقنية BLUETOOTH 5.3.
- منافذ العرض: تدعم مخرجات HDMI 2.1 و DisplayPort 2.1 ومنفذ USB4 Type-C (يدعم DisplayPort) لربط ثلاثة شاشات عرض في وقت واحد.
- منافذ USB الخلفية: تشمل منفذ USB4 Type-C وثلاثة منافذ USB 3.2 Gen 1.
تُعد لوحة GIGABYTE B860M GAMING X WIFI6E الخيار الأمثل للمحترفين واللاعبين الذين يبحثون عن الأداء المستقبلي، حيث تجمع بين الاتصال الفائق عبر Wi-Fi 6E، وسرعة تخزين PCIe 5.0، وقدرة دفع ذاكرة DDR5 إلى سرعات غير مسبوقة تبلغ 9200 MT/s.
مواصفات الماذربورد GIGABYTE B860M GAMING X WIFI6E
CPU
LGA1851 socket: Support for Intel® Core™ Ultra Processors
(Go to GIGABYTE's website for the latest CPU support list.)
L3 cache varies with CPU
Chipset
Intel® B860 Express Chipset
Memory
Support for DDR5 9200(O.C)/ 8800(O.C) / 8600(O.C) / 8400(O.C) / 8266(O.C) / 8200(O.C) / 8000(O.C) / 7950(O.C) / 7900(O.C) / 7800(O.C) / 7600(O.C.) / 7400(O.C.) / 7200(O.C.) / 7000(O.C.) / 6800(O.C.) / 6600(O.C.) / 6400 / 5600 MT/s memory modules
4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory
Dual channel memory architecture
Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)
Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules
Support for Extreme Memory Profile (XMP) memory modules
(The CPU andmemory configurationmay affect the supportedmemory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" on GIGABYTE's website for more information.)
Onboard Graphics
Integrated Graphics Processor-Intel® HD Graphics support:
- 1 x USB4® USB Type-C® port, supporting USB4 and DisplayPort video outputs and a maximum resolution of 3840x2160@144 Hz
* Support for DisplayPort 2.1 version.
- 1 x DisplayPort, supporting a maximum resolution of 3840x2160@144 Hz
* Support for DisplayPort 2.1 version.
- 1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz
* Support for HDMI 2.1 version and HDCP 2.3.
(Graphics specifications may vary depending on CPU support.)
Support for up to triple-display at the same time
Audio
Realtek® Audio CODEC
High Definition Audio
2/4/5.1/7.1-channel
* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.
LAN
Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)
Wireless Communication module
Intel® Wi-Fi 6E AX211 (PCB rev. 1.0)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
Realtek® Wi-Fi 6E RTL8852CE (PCB rev. 1.1)
- WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands
- BLUETOOTH 5.3
- Support for 11ax 160MHz wireless standard
(Actual data rate may vary depending on environment and equipment.)
Expansion Slots
- CPU:
- 1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)
* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.
- Chipset:
- 1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)
Storage Interface
- CPU:
- 1 x M.2 connector (Socket 3, M key, type 2280 PCIe 5.0 x4/x2 SSD support)(M2A_CPU)
- Chipset:
- 1 x M.2 connector (Socket 3, M key, type 25110/22110/2580/2280 PCIe 4.0x4/x2 SSD support) (M2Q_SB)
- 4 x SATA 6Gb/s connectors
- RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices
USB
- CPU:
- 1 x USB4® USB Type-C® port on the back panel
- Chipset:
- 1 x USB Type-C® port with USB 3.2 Gen 2 support, available through the internal USB header
- 5 x USB 3.2 Gen 1 ports (3 ports on the back panel, 2 ports available through the internal USB header)
- Chipset+2 USB 2.0 Hubs:
- 9 x USB 2.0/1.1 ports (5 ports on the back panel, 4 ports available through the internal USB headers)
Internal I/O Connectors
1 x 24-pin ATX main power connector
1 x 8-pin ATX 12V power connectors
1 x CPU fan header
1 x CPU fan/water cooling pump header
1 x system fan header
1 x system fan/water cooling pump header
3 x addressable RGB Gen2 LED strip headers
1 x RGB LED strip header
2 x M.2 Socket 3 connectors
4 x SATA 6Gb/s connectors
1 x front panel header
1 x front panel audio header
1 x USB Type-C® header, with USB 3.2 Gen 2 support
1 x USB 3.2 Gen 1 header
2 x USB 2.0/1.1 headers
1 x Trusted Platform Module header (For the GC-TPM2.0 SPI V2 module only)
2 x Thunderbolt™ add-in card connectors (For GIGABYTE Thunderbolt™ 5 add-in card only)
1 x Q-Flash Plus button
1 x reset jumper
1 x Clear CMOS jumper
Back Panel Connectors
1 x HDMI port (Note)
1 x DisplayPort (Note)
1 x USB4® USB Type-C® port (DisplayPort (Note))
3 x USB 3.2 Gen 1 ports
5 x USB 2.0/1.1 ports
2 x antenna connectors (2T2R)
1 x RJ-45 port
3 x audio jacks
(Note) Actual support may vary by CPU.
I/O Controller
iTE® I/O Controller Chip
H/W Monitoring
Voltage detection
Temperature detection
Fan speed detection
Water cooling flow rate detection
Fan fail warning
Fan speed control
* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.
BIOS
1 x 256 Mbit flash
Use of licensed AMI UEFI BIOS
PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0
Unique Features
Support for GIGABYTE Control Center (GCC)
* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.
Support for Q-Flash
Support for Q-Flash Plus
Support for Smart Backup
Bundled Software
Norton® Internet Security (OEM version)
LAN bandwidth management software
Form Factor
Micro ATX Form Factor; 24.4cm x 24.4cm
المواصفات
| MotherBoard | |
|---|---|
| Socket | LGA 1851 |
| Memory Type | DDR5 |
| Internal I/O Connectors | Micro ATX |
| LAN | Realtek® 2.5GbE |
| LAN Speed | 2.5GbE |
| M.2 Slot1 | PCLe 5.0 |
| M.2 Slot2 | PCLe 4.0 |
| M.2 Slot3 | N/A |
| M.2 Slot4 | N/A |
| M.2 Slot5 | N/A |
| USB | USB 4.0 |
| Information | |
|---|---|
| العلامة التجارية | Gigabyte |
| ضمان | Three Years |
