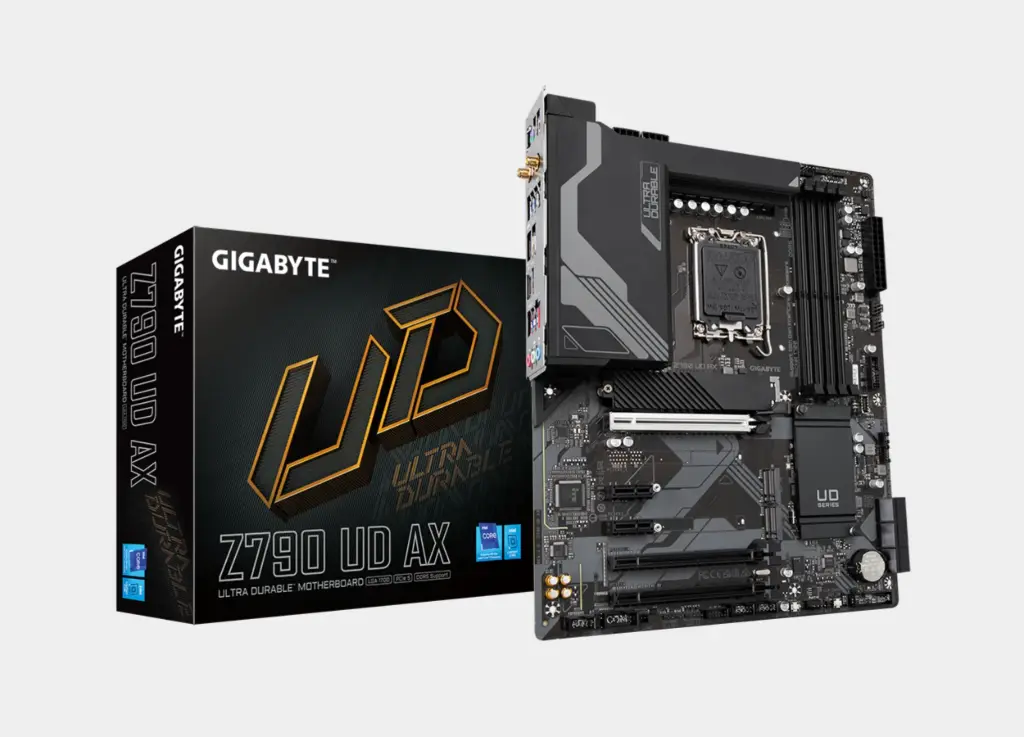

GIGABYTE Z790 UD AX

GIGABYTE Z790 UD AX

إذا كنت تسعى لبناء منصة عمل وألعاب احترافية لا تعرف حدوداً، قادرة على كسر السرعة ودعم أحدث وأقوى معالجات Intel Core من الجيل 14/13/12، مع الاستفادة من السرعات الهائلة التي توفرها ذاكرة DDR5 فائقة التردد والنطاق الترددي لبطاقات الرسوميات من الجيل القادم عبر PCIe 5.0، بالإضافة إلى ضمان اتصال شبكي لا مثيل له عبر تقنية Wi-Fi 6E وشبكة 2.5GbE LAN، فإن اللوحة الأم GIGABYTE Z790 UD AX هي اللبنة التأسيسية التي توفر الثبات الفائق، التصميم الحراري المتقدم، وميزات الاتصال المبتكرة التي تحتاجها لتشغيل نظامك بأقصى إمكاناته.

مميزات الماذربورد GIGABYTE Z790 UD AX

دعم المعالجات والشريحة:

• مقبس المعالج: LGA 1700، يدعم معالجات Intel Core من الجيل 14/13/12.
• الشريحة: Intel Z790 Express Chipset.
• عامل الشكل (Form Factor): ATX.
• تصميم الطاقة (VRM): Twin Hybrid Digital Power Design بـ 16+1+1 مراحل (بتصميم طاقة متوازي 8+8)، مع 60A DrMOS.

الذاكرة (RAM) والأداء:

• نوع وعدد الفتحات: 4 فتحات DIMM من نوع DDR5 (Dual Channel).
• السعة القصوى: تدعم ما يصل إلى 128 جيجابايت.
• أقصى سرعة مدعومة: تدعم سرعات كسر سرعة تصل إلى 7600 MT/s وما فوق، مع دعم كامل لملفات تعريف XMP 3.0.

التخزين وفتحات التوسعة:

• فتحة البطاقة الرسومية الرئيسية: 1 x PCI Express x16 (تدعم سرعة PCIe 5.0).
• فتحات التخزين السريع (M.2):
  • 3 x M.2 Connector، وجميعها تدعم سرعة PCIe 4.0 x4.
• منافذ SATA: 6 x SATA 6Gb/s.

الاتصال والشبكات:

• الشبكة السلكية (LAN): شريحة Realtek 2.5GbE LAN (2.5 جيجابت إيثرنت).
• الشبكة اللاسلكية: بطاقة Wi-Fi 6E 802.11ax، تدعم النطاق الترددي الجديد 6GHz.
• البلوتوث: Bluetooth 5.2.
• منافذ USB المتقدمة:
  • منفذ USB Type-C® 3.2 Gen 2x2 خلفي بسرعة 20Gb/s.
  • منفذ USB Type-C® أمامي بسرعة 5Gb/s.

​تُعد لوحة GIGABYTE Z790 UD AX خياراً ممتازاً، حيث تقدم أقصى قدر من التوافق والقوة لمعالجات Intel، وتضمن سرعات نقل بيانات فائقة عبر PCIe 5.0 و USB 3.2 Gen 2x2، بالإضافة إلى دعم ذاكرة DDR5 تصل لـ 7600 MT/s مع شبكة Wi-Fi 6E، لتجربة استخدام متكاملة بدون تنازلات.

مواصفات الماذربورد GIGABYTE Z790 UD AX

CPU

LGA1700 socket: Support for the 14th, 13th, and 12th Generation Intel® Core™, Pentium® Gold and Celeron® Processors

L3 cache varies with CPU

(Please refer "CPU Support List" for more information.)

Chipset

Intel® Z790 Express Chipset

Memory

Support for DDR5 7600(O.C.) /7400(O.C.) /7200(O.C.) /7000(O.C.) /6800(O.C.) /6600(O.C.) / 6400(O.C.) / 6200(O.C.) / 6000(O.C.) / 5800(O.C.) / 5600(O.C.) / 5400(O.C.) / 5200(O.C.) / 4800 / 4000 memory modules

4 x DDR5 DIMM sockets supporting up to 256 GB (64 GB single DIMM capacity) of system memory

Dual channel memory architecture

Support for ECC Un-buffered DIMM 1Rx8/2Rx8 memory modules (operate in non-ECC mode)

Support for non-ECC Un-buffered DIMM 1Rx8/2Rx8/1Rx16 memory modules

Support for Extreme Memory Profile (XMP) memory modules

(The CPU and memory configuration may affect the supported memory types, data rate (speed), and number of DRAM modules, please refer to "Memory Support List" for more information.)

Onboard Graphics

Integrated Graphics Processor-Intel® HD Graphics support:

1 x HDMI port, supporting a maximum resolution of 4096x2160@60 Hz

* Support for HDMI 2.1 version and HDCP 2.3.

** Support native HDMI 2.1 TMDS compatible ports.

1 x DisplayPort, supporting a maximum resolution of 4096x2304@60 Hz

* Support for DisplayPort 1.2 version and HDCP 2.3

(Graphics specifications may vary depending on CPU support.)

Audio

Realtek® Audio CODEC

High Definition Audio

2/4/5.1/7.1-channel

* You can change the functionality of an audio jack using the audio software. To configure 7.1-channel audio, access the audio software for audio settings.

Support for S/PDIF Out

LAN

Realtek® 2.5GbE LAN chip (2.5 Gbps/1 Gbps/100 Mbps)

Wireless Communication module

Intel® Wi-Fi 6E AX210 (For PCB rev. 1.0)

WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands

BLUETOOTH 5.3

Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate

Intel® Wi-Fi 6E AX211 (For PCB rev. 1.1)

WIFI a, b, g, n, ac, ax, supporting 2.4/5/6 GHz carrier frequency bands

BLUETOOTH 5.3

Support for 11ax 160MHz wireless standard and up to 2.4 Gbps data rate

(Actual data rate may vary depending on environment and equipment.)

Expansion Slots

CPU:

1 x PCI Express x16 slot, supporting PCIe 5.0 and running at x16 (PCIEX16)

* The PCIEX16 slot can only support a graphics card or an NVMe SSD. If only one graphics card is to be installed, be sure to install it in the PCIEX16 slot.

Chipset:

1 x PCI Express x16 slot, supporting PCIe 4.0 and running at x4 (PCIEX4)

1 x PCI Express x16 slot, supporting PCIe 3.0 and running at x1 (PCIEX1_4)

2 x PCI Express x1 slots, supporting PCIe 3.0 and running at x1 (PCIEX1_2, PCIEX1_3)

Support for AMD CrossFire™ technology (PCIEX16 and PCIEX4)

Storage Interface

CPU:

1 x M.2 connector (Socket 3, M key, type 22110/2280 PCIe 4.0 x4/x2 SSD support) (M2A_CPU)

Chipset:

2 x M.2 connectors (Socket 3, M key, type 2280 PCIe 4.0 x4/x2 SSD support) (M2Q_SB, M2P_SB)

6 x SATA 6Gb/s connectors

RAID 0, RAID 1, RAID 5, and RAID 10 support for NVMe SSD storage devices

RAID 0, RAID 1, RAID 5, and RAID 10 support for SATA storage devices

USB

Chipset:

1 x USB Type-C® port on the back panel, with USB 3.2 Gen 2x2 support

1 x USB Type-C® port with USB 3.2 Gen 1 support, available through the internal USB header

1 x USB 3.2 Gen 2 Type-A port (red) on the back panel

6 x USB 3.2 Gen 1 ports (4 ports on the back panel, 2 ports available through the internal USB header)

Chipset+2 USB 2.0 Hubs:

8 x USB 2.0/1.1 ports (4 ports on the back panel, 4 ports available through the internal USB headers)

Internal I/O Connectors

1 x 24-pin ATX main power connector

2 x 8-pin ATX 12V power connectors

1 x CPU fan header

1 x water cooling CPU fan header

3 x system fan headers

1 x system fan/water cooling pump header

2 x addressable LED strip headers

2 x RGB LED strip headers

3 x M.2 Socket 3 connectors

6 x SATA 6Gb/s connectors

1 x front panel header

1 x front panel audio header

1 x S/PDIF Out header

1 x USB Type-C® header, with USB 3.2 Gen 1 support

1 x USB 3.2 Gen 1 header

2 x USB 2.0/1.1 headers

1 x serial port header

2 x Thunderbolt™ add-in card connectors

1 x Trusted Platform Module header (For the GC-TPM2.0 SPI/GC-TPM2.0 SPI 2.0 module only)

1 x reset button

1 x Q-Flash Plus button

1 x reset jumper

1 x Clear CMOS jumper

Back Panel Connectors

1 x USB Type-C® port, with USB 3.2 Gen 2x2 support

1 x USB 3.2 Gen 2 Type-A port (red)

4 x USB 3.2 Gen 1 ports

4 x USB 2.0/1.1 ports

2 x SMA antenna connectors (2T2R)

1 x HDMI 2.0 port

1 x DisplayPort

1 x RJ-45 port

3 x audio jacks

I/O Controller

iTE® I/O Controller Chip

H/W Monitoring

Voltage detection

Temperature detection

Fan speed detection

Water cooling flow rate detection

Fan fail warning

Fan speed control

* Whether the fan (pump) speed control function is supported will depend on the fan (pump) you install.

BIOS

1 x 256 Mbit flash

Use of licensed AMI UEFI BIOS

PnP 1.0a, DMI 2.7, WfM 2.0, SM BIOS 2.7, ACPI 5.0

Unique Features

Support for GIGABYTE Control Center (GCC)

* Available applications in GCC may vary by motherboard model. Supported functions of each application may also vary depending on motherboard specifications.

Support for Q-Flash

Support for Q-Flash Plus

Support for Smart Backup

Bundled Software

Norton® Internet Security (OEM version)

LAN bandwidth management software

Operating System

Support for Windows 11 64-bit

Support for Windows 10 64-bit

Form Factor

ATX Form Factor; 30.5cm x 24.4cm
