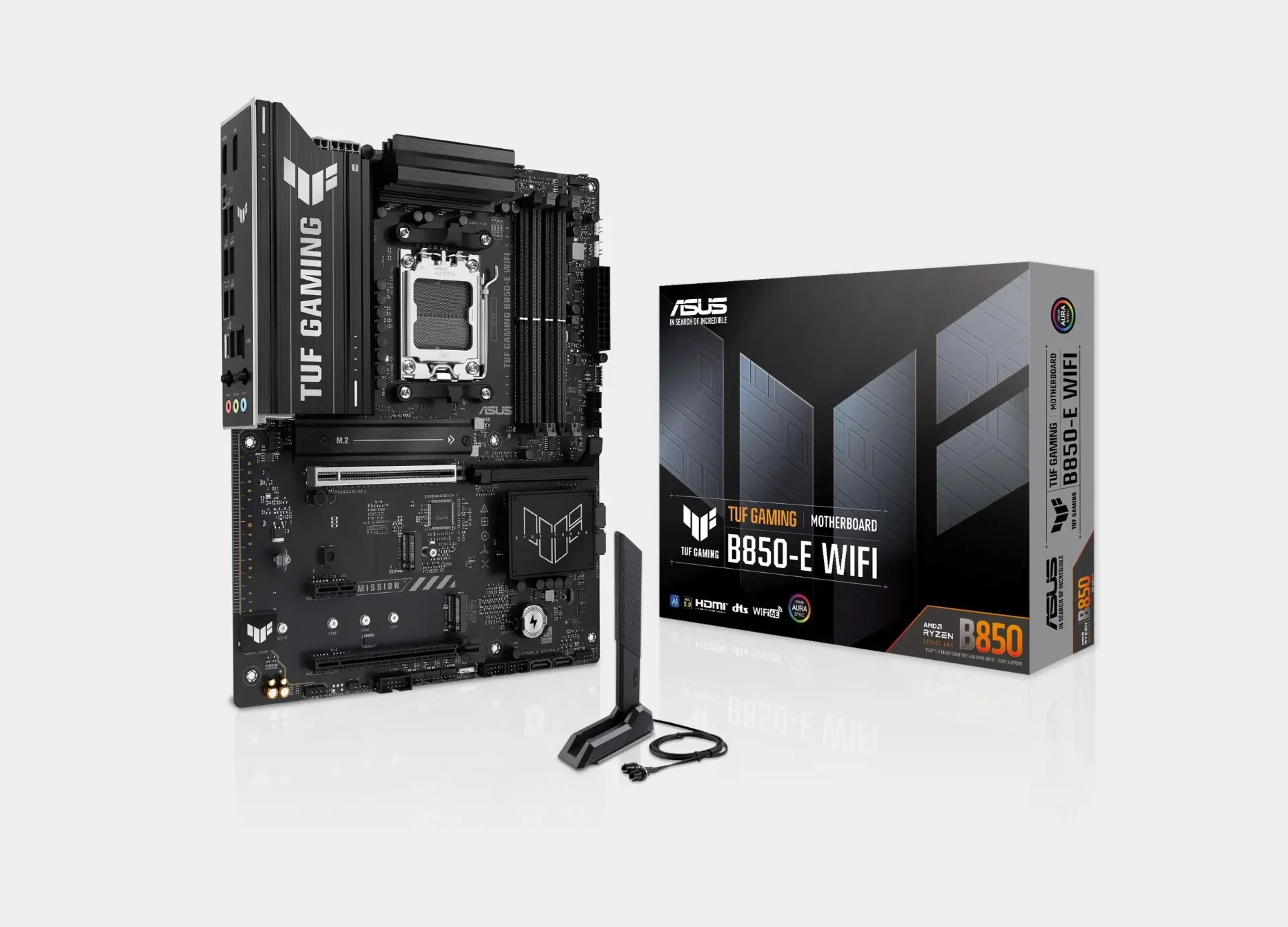

Asus TUF GAMING B850-E WIFI

Asus TUF GAMING B850-E WIFI

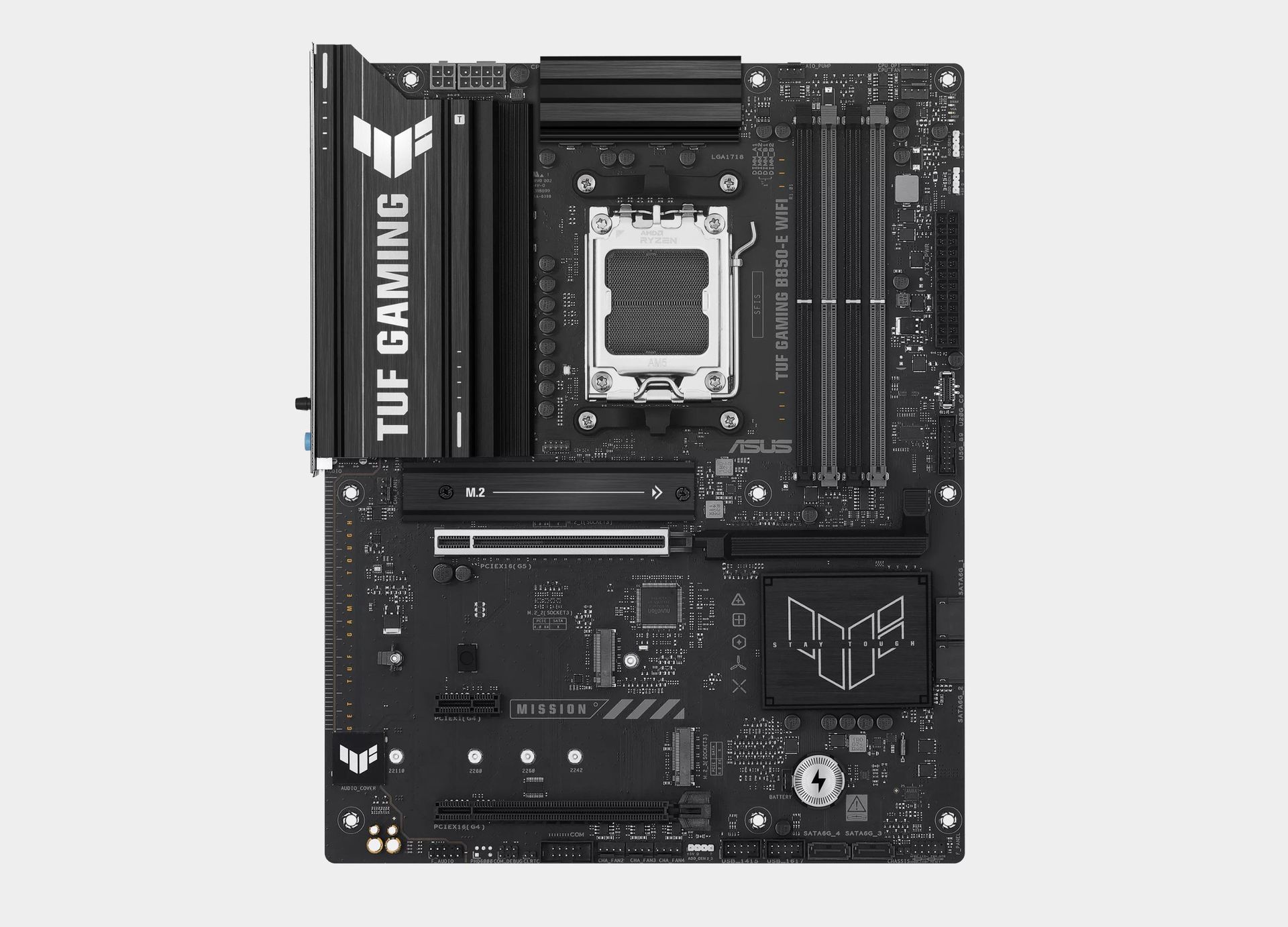

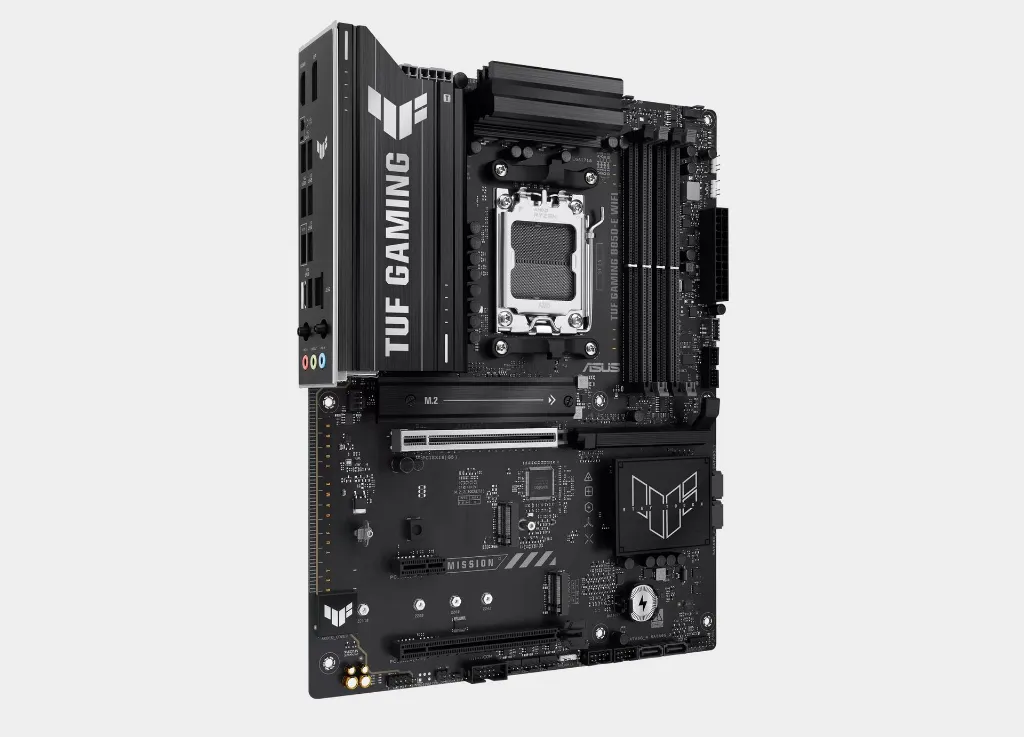

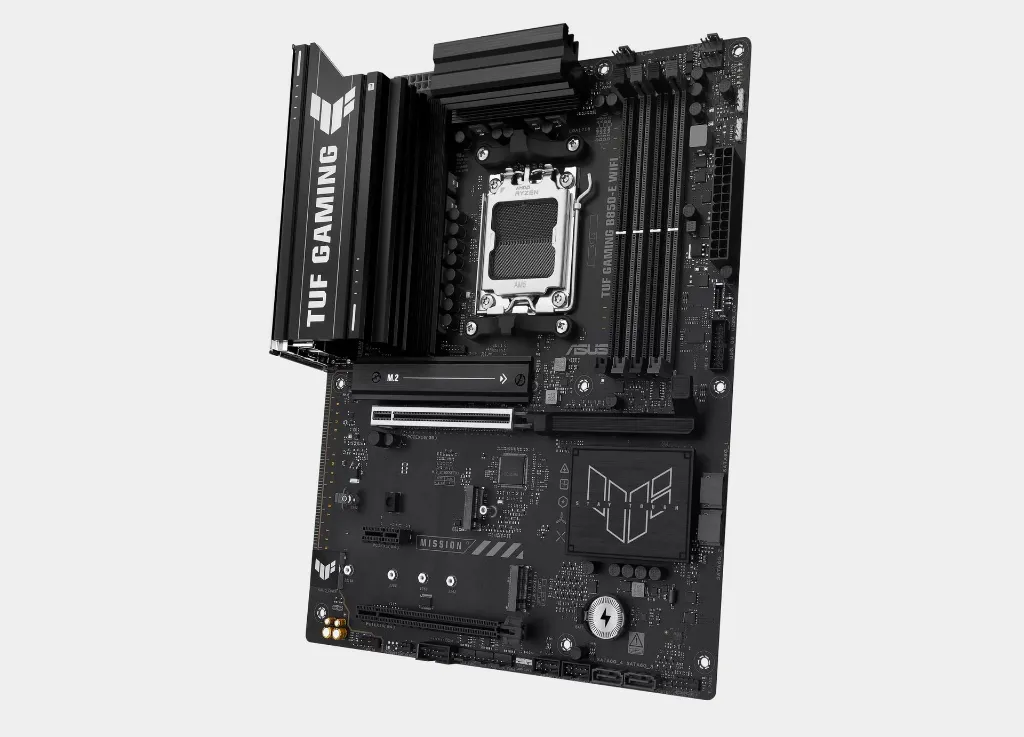

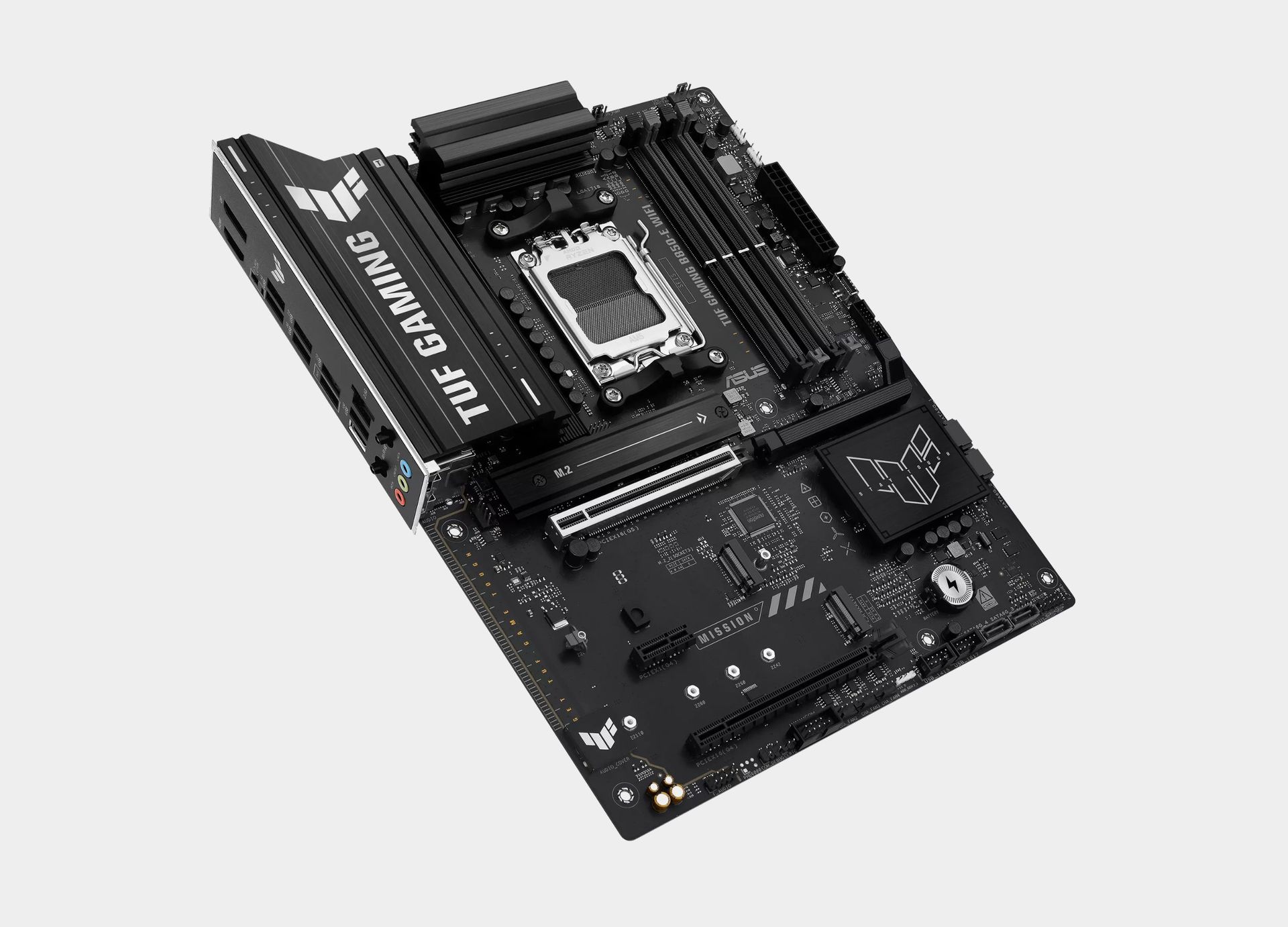

مراجعة تفصيلية لمميزات اللوحة الأم Asus TUF GAMING B850-E WIFI

تُعد هذه اللوحة الأم خياراً متقدماً لبناء أجهزة الأداء العالي، حيث تجمع بين أحدث التقنيات والمتانة العسكرية. إليك تفاصيل مميزاتها مرتبة حسب المكونات:

المعالجات والشريحة

• المقبس: AMD Socket AM5.

• المعالجات المدعومة: تدعم أحدث معالجات أجهزة سطح المكتب من AMD Ryzen™ لسلاسل 9000 و 8000 و 7000.

• الشريحة: تعتمد على شريحة AMD B850 عالية الأداء.

الذاكرة العشوائية (RAM)

• النوع والسعة: 4 منافذ من نوع DDR5، تدعم سعة إجمالية ضخمة تصل إلى 256 جيجابايت.

• السرعة: تدعم سرعات كسر السرعة (OC) الفائقة التي تصل إلى 8000+MT/s (مع معالجات سلسلة 7000/8000/9000).

• التقنيات المدعومة:

  • بنية ذاكرة مزدوجة القناة (Dual Channel).

  • تدعم تقنية AMD EXPO™ لكسر السرعة.

  • تدعم ملفات تعريف الذاكرة المحسنة من أسوس (ASUS AEMP).

  • تدعم كلاً من ذواكر ECC و Non-ECC (بتقنية On-Die ECC).

الرسوميات ومنافذ العرض

• منفذ DisplayPort: إصدار 1.4، يدعم دقة تصل إلى 8K بمعدل تحديث 30 هرتز.

• منفذ HDMI™: إصدار 2.1، يدعم دقة 4K بمعدل تحديث 60 هرتز.

منافذ التوسعة (Expansion Slots)

• المنفذ الأساسي لبطاقة الشاشة: منفذ PCIe 5.0 x16 يوفر أقصى سرعة لنقل البيانات للبطاقات الحديثة (يعمل بوضع x16 مع معالجات 9000 و 7000، وبوضع x8/x4 مع سلسلة 8000).

• منافذ إضافية: منفذ PCIe 4.0 x16 (يعمل بوضع x1) ومنفذ PCIe 4.0 x1 لتوصيل بطاقات التوسعة الإضافية.

حلول التخزين

• منافذ M.2 السريعة (3 منافذ):

  • المنفذ الأول (M.2_1): فائق السرعة يدعم الجيل الخامس PCIe 5.0 x4 (لمعالجات 9000 و 7000).

  • المنفذ الثاني (M.2_2): يدعم PCIe 4.0 x4.

  • المنفذ الثالث (M.2_3): متصل بالشريحة ويدعم PCIe 4.0 x4 مع توافق لأحجام مختلفة (حتى 22110).

• منافذ SATA: 4 منافذ SATA 6Gb/s للأقراص الصلبة التقليدية.

• تقنية مصفوفة التخزين: دعم AMD RAIDXpert2 لتكوينات (RAID 0/1/5/10) لضمان سرعة وأمان البيانات.

الشبكات والاتصال اللاسلكي

• الشبكة السلكية: منفذ Realtek 2.5Gb Ethernet مزود بتقنية الحماية TUF LANGuard.

• الشبكة اللاسلكية: بطاقة Wi-Fi 6E (802.11ax) سريعة ومستقرة، تدعم ترددات 2.4 و 5 و 6 جيجاهرتز.

• البلوتوث: إصدار Bluetooth® v5.3 الأحدث لتوصيل الأجهزة الطرفية بكفاءة.

منافذ وتوصيلات USB

• اللوحة الخلفية (8 منافذ):

  • منفذان بسرعة 10Gbps (أحدهما Type-A والآخر Type-C®).

  • 3 منافذ بسرعة 5Gbps (Type-A).

  • 3 منافذ إصدار 2.0 (Type-A).

• التوصيلات الأمامية (تدعم 7 منافذ إضافية):

  • منفذ فائق السرعة 20Gbps (يدعم Type-C®) للطاقة حتى 5V/3A.

  • توصيلات إضافية لدعم منافذ 5Gbps و 2.0 لواجهة صندوق الحاسب.

الصوت

• المعالج الصوتي: Realtek 7.1 Surround Sound عالي الدقة.

• الجودة: يدعم تشغيل بدقة 24-Bit/192 kHz.

• مميزات إضافية: عزل صوتي متقدم (Audio Shielding)، مكثفات صوتية ممتازة، وطبقات PCB مخصصة لضمان نقاء الصوت وتوزيع القنوات.

مميزات المتانة والحماية (TUF Protection)

• تصميم طاقة رقمي دقيق (DIGI+ VRM مع DrMOS).

• حماية من التفريغ الكهروستاتيكي (ESD Guards) والجهد الزائد.

• تعزيز المنافذ الهامة (SafeSlot و SafeDIMM).

• لوحة خلفية للمنافذ (I/O shield) مصنوعة من الفولاذ المقاوم للصدأ ومثبتة مسبقاً.

تقنيات تسهيل التجميع (ASUS Q-Design & EZ DIY)

• PCIe Slot Q-Release: زر مخصص لسهولة فك بطاقة الشاشة.

• M.2 Q-Latch: تركيب وتثبيت أقراص M.2 بدون الحاجة لمسامير.

• Q-LED: مؤشرات ضوئية مدمجة (بألوان مختلفة) لتشخيص أعطال المعالج، الذاكرة، بطاقة الشاشة، أو قرص الإقلاع بسرعة.

• BIOS FlashBack™: زر لتحديث البايوس بسهولة وأمان عبر فلاش ميموري.

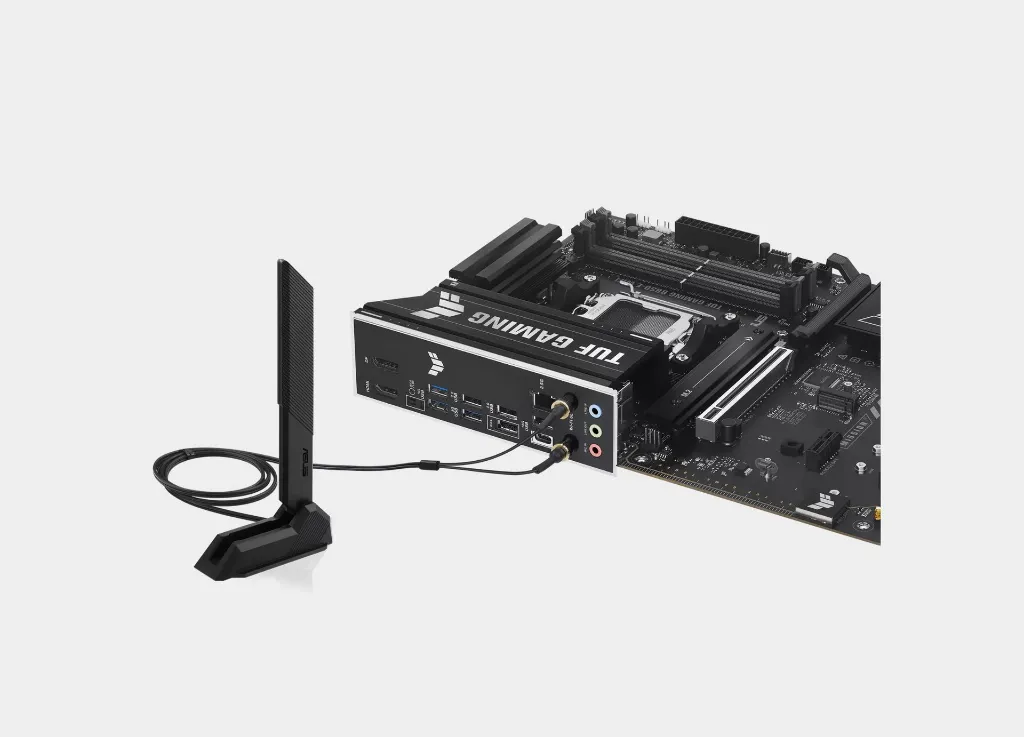

• هوايات التبريد (Q-Antenna): تصميم هوائي مميز لتحسين استقبال شبكة الواي فاي.

التبريد والجماليات

• مشتتات حرارية شاملة: تشمل مشتت حراري ضخم لدوائر الطاقة (VRM) ومشتت مرن لمنافذ M.2 للحفاظ على درجات حرارة منخفضة.

• الإضاءة: تدعم نظام الإضاءة Aura Sync مع 3 منافذ مخصصة لشرائط الإضاءة (Addressable RGB Gen 2).

الأبعاد

• المقاس: تأتي اللوحة بحجم ATX القياسي (30.5 سم × 24.4 سم)، مما يجعلها متوافقة مع معظم صناديق الحواسيب المتوسطة والكبيرة.

مواصفات اللوحة الام Asus TUF GAMING B850-E WIFI

Model

• TUF GAMING B850-E WIFI

CPU

• AMD Socket AM5 for AMD Ryzen™ 9000 & 8000 & 7000 Series Desktop Processors*

  • Refer to https://www.asus.com/support/download-center/ for CPU support list.

Chipset

• AMD B850 Chipset

Memory

• 4 x DIMM slots, max. 256GB, DDR5

• Supports up to 8000+MT/s(OC) with Ryzen™ 9000 & 8000 & 7000 Series Processors, ECC and Non-ECC Un-buffered DIMM*

• Dual channel memory architecture

• Supports AMD Extended Profiles for Overclocking (EXPO™)

• ASUS Enhanced Memory Profile (AEMP)

  • Supported memory types, data rate (speed), and number of DRAM modules vary depending on the CPU and memory configuration, for more information please refer to CPU/Memory Support list under the Support tab of product information site or visit https://www.asus.com/support/download-center/. Adjustments will be made based on the specifications of mass-produced memory products available on the market.

  • Non-ECC, un-buffered DDR5 memory supports On-Die ECC function.

Graphics

• 1 x DisplayPort

• 1 x HDMI™ port***

  • Graphics specifications may vary between CPU types. Please refer to AMD CPU specifications.

• Supports max. 8K@30Hz as specified in DisplayPort 1.4.

• *** Supports 4K@60Hz as specified in HDMI 2.1.

Expansion Slots

• AMD Ryzen™ 9000 & 7000 Series Desktop Processors*

  • 1 x PCIe 5.0 x16 slot (supports x16 mode)

• AMD Ryzen™ 8000 Series Desktop Processors

  • 1 x PCIe 4.0 x16 slot (supports x8/x4 mode)

• AMD B850 Chipset

  • 1 x PCIe 4.0 x16 slot (supports x1 mode)

  • 1 x PCIe 4.0 x1 slot

  • Please check the PCIe bifurcation table on the support site (https://www.asus.com/support/FAQ/1037507/).

• Specifications vary by CPU types.

  • To ensure compatibility of the device installed, please refer to https://www.asus.com/support/download-center/ for the list of supported peripherals.

Storage

• Total supports 3 x M.2 slots and 4 x SATA 6Gb/s ports

• AMD Ryzen™ 9000 & 7000 Series Desktop Processors

  • M.2_1 slot (Key M), type 2280 (supports PCIe 5.0 x4 mode)

  • M.2_2 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)

• AMD Ryzen™ 8000 Series Desktop Processors

  • M.2_1 slot (Key M), type 2280 (supports PCIe 4.0 x4 mode)

  • M.2_2 slot (Key M), type 2280 (supports PCIe 4.0 x4/x2 mode)*

• AMD B850 Chipset

  • M.2_3 slot (Key M), type 2242/2260/2280/22110 (supports PCIe 4.0 x4 mode)

  • 4 x SATA 6Gb/s ports

  • Specifications vary by CPU types.

• AMD RAIDXpert2 Technology

  • Ryzen™ 9000 Series Processors: RAID 0/1/5/10

  • Ryzen™ 8000 Series Processors: RAID 0/1

  • Ryzen™ 7000 Series Processors: RAID 0/1/10

Ethernet

• 1 x Realtek 2.5Gb Ethernet

• TUF LANGuard

Wireless & Bluetooth

• Wi-Fi 6E

• 2x2 Wi-Fi 6E (802.11ax)

• Supports 2.4/5/6GHz frequency band*

• Bluetooth® v5.3

  • WiFi 6E 6GHz regulatory may vary between countries, supported only in Windows 11 or later.

• The Bluetooth® version may vary, please refer to the Wi-Fi module manufacturer's website for the latest specifications.

USB

• Rear USB (Total 8 ports)

  • 2 x USB 10Gbps ports (1 x Type-A + 1 x USB Type-C®)

  • 3 x USB 5Gbps ports (3 x Type-A)

  • 3 x USB 2.0 ports (3 x Type-A)

• Front USB (Total 7 ports)

  • 1 x USB 20Gbps connector (supports USB Type-C®)

  • 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports

  • 2 x USB 2.0 headers support 4 additional USB 2.0 ports

  • USB Type-C® power delivery output: max. 5V/3A.

Audio

• Realtek 7.1 Surround Sound High Definition Audio CODEC*

  • Supports: Jack-detection, Multi-streaming, Front Panel Jack-retasking

  • Supports up to 24-Bit/192 kHz playback

• Audio Features

  • Audio Shielding

  • Premium audio capacitors

  • Dedicated audio PCB layers

  • Audio cover

  • A chassis with an HD audio module in the front panel is required to support 7.1 Surround Sound audio output.

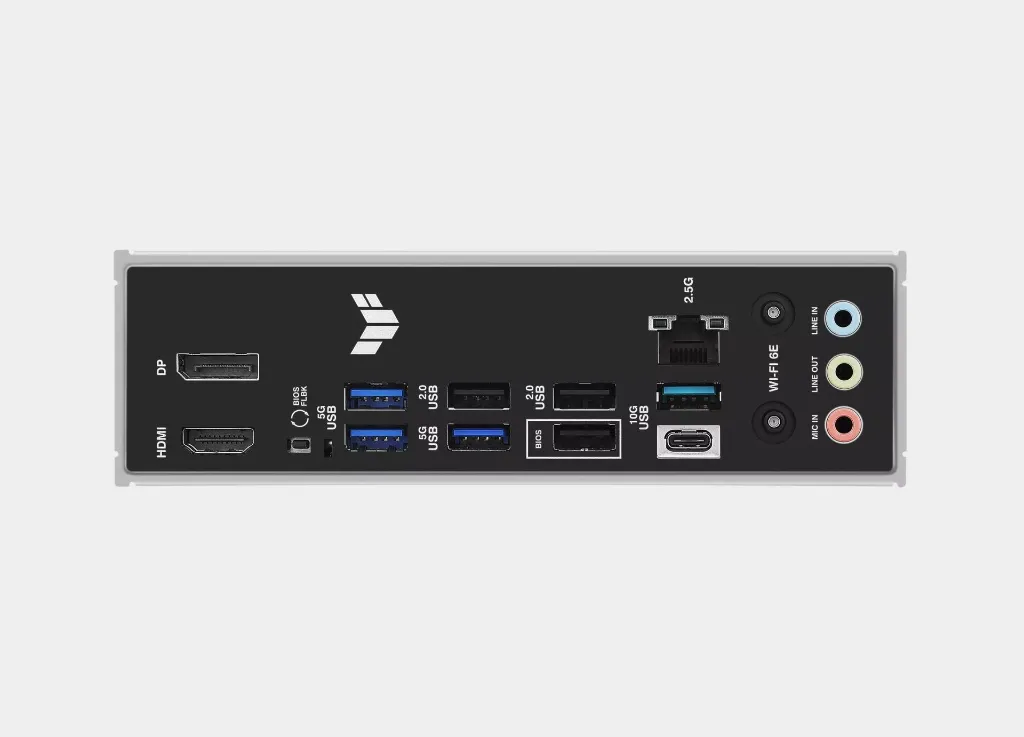

Back Panel I/O Ports

• 2 x USB 10Gbps ports (1 x Type-A + 1 x USB Type-C®)

• 3 x USB 5Gbps ports (3 x Type-A)

• 3 x USB 2.0 ports (3 x Type-A)

• 1 x DisplayPort

• 1 x HDMI™ port

• 1 x Wi-Fi module

• 1 x Realtek 2.5Gb Ethernet port

• 3 x Audio jacks

• 1 x BIOS FlashBack™ button

Internal I/O Connectors

• Fan and Cooling Related

  • 1 x 4-pin CPU Fan header

  • 1 x 4-pin CPU OPT Fan header

  • 1 x 4-pin AIO Pump header

  • 4 x 4-pin Chassis Fan headers

• Power Related

  • 1 x 24-pin Main Power connector

  • 1 x 8-pin +12V CPU Power connector

  • 1 x 4-pin +12V CPU Power connector

• Storage Related

  • 3 x M.2 slots (Key M)

  • 4 x SATA 6Gb/s ports

• USB

  • 1 x USB 20Gbps connector (supports USB Type-C® )

  • 1 x USB 5Gbps header supports 2 additional USB 5Gbps ports

  • 2 x USB 2.0 headers support 4 additional USB 2.0 ports

• Miscellaneous

  • 3 x Addressable RGB Gen 2 headers

  • 1 x Clear CMOS header

  • 1 x Chassis Intrusion header

  • 1 x COM Port header

  • 1 x Front Panel Audio header (F_AUDIO)

  • 1 x 10-1 pin Front Panel System header

Special Features

• ASUS TUF PROTECTION

  • DIGI+ VRM (- Digital power design with DrMOS)

  • ESD Guards

  • TUF LANGuard

  • Overvoltage protection

  • SafeSlot

  • Stainless-steel back I/O

• ASUS Q-Design

  • M.2 Q-Latch

  • PCIe Slot Q-Release

  • Q-Antenna

  • Q-Dashboard

  • Q-DIMM

  • Q-LED (CPU [red], DRAM [yellow], VGA [white], Boot Device [yellow green])

  • Q-Slot

• ASUS Thermal Solution

  • Flexible M.2 heatsink

  • VRM heatsink design

• ASUS EZ DIY

  • BIOS FlashBack™ button

  • BIOS FlashBack™ LED

  • ProCool

  • Pre-mounted I/O shield

  • SafeDIMM

• Aura Sync

  • Addressable RGB Gen 2 headers

Software Features

• ASUS Exclusive Software

• Armoury Crate

  • Aura Creator

  • Aura Sync

  • Fan Xpert 4

  • Power Saving

• ASUS AI Advisor

• ASUS DriverHub

• ASUS GlideX

• TurboV Core

• TUF GAMING CPU-Z

• DTS Audio Processing

• Adobe Creative Cloud (Free Trial)

• Norton 360 for Gamers (60 Days Free Trial)

• WinRAR (40 Days Free Trial)

• UEFI BIOS

• ASUS EZ DIY

  • ASUS CrashFree BIOS 3

  • ASUS EZ Flash 3

  • ASUS UEFI BIOS EZ Mode

  • ASUS MyHotkey

BIOS

• 256 Mb Flash ROM, UEFI AMI BIOS

Manageability

• WOL by PME, PXE

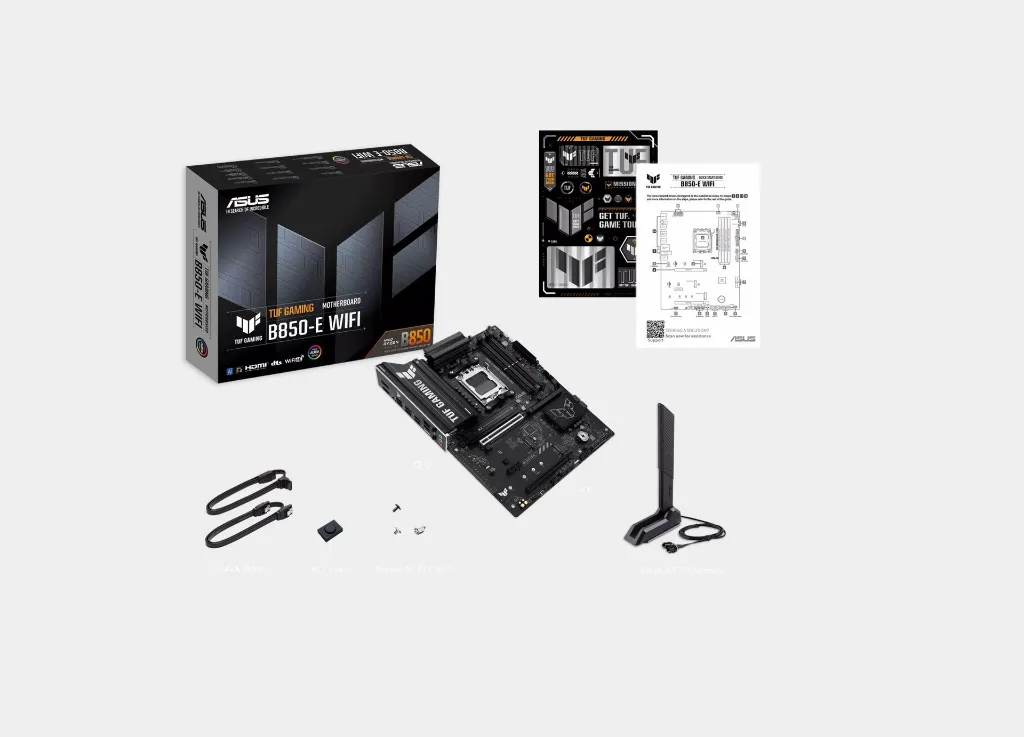

Accessories

• Cables

  • 2 x SATA 6Gb/s cables

• Miscellaneous

  • 1 x ASUS WiFi Q-Antenna

  • 1 x TUF Gaming sticker

  • 1 x M.2 rubber package

  • 2 x Screw packages for M.2 SSD

• Documentation

  • 1 x Quick start guide

Operating System

• Windows 11, Windows 10 64-bit

Form Factor

• ATX Form Factor

• 12 inch x 9.6 inch (30.5 cm x 24.4 cm)
